Recesso Beta Opti

5643 Recesso 5643

Bekijk de specificaties

Een inbouwarmatuur voor systeemplafonds met zichtbaar draagprofiel. De Beta Opti-afscherming biedt een hoge efficiëntie en een optimaal lichtcomfort. Ook verkrijgbaar als bandraster model.

Installatie

Inbouw in systeemplafond. Alleen voor plafonds met zichtbare draagprofielen (15 of 25 mm).

Aansluiting

Aansluiting d.m.v. snelkoppeling 3-polig of 5-polig, 2,5mm². Kan tevens worden geleverd met een aansluitsnoer met geaarde steker, Wago of Wieland aansluiting (zie extra nummers).

Uitvoering

Behuizing van wit gelakt staalplaat (RAL 9016). Openingen in de hele behuizing, aan de buitenzijde van de reflector waar evt. de ventilatie doorheen gaat.

Afscherming

Beta Opti – afscherming met dubbel parabolisch gevormde langsreflectoren met langs en dwars lamellen van semi-mat geanodiseerd aluminium met zeer goede reflectie-eigenschappen (>92 %), geïntegreerd tot een complete unit. De in het armatuur geïntegreerde acryl (PMMA)) diffuser zorgt voor optimale lichttechnische eigenschappen. De afscherming is in standaard uitvoering voorzien van beschermfolie over de lichtopening. De beschermfolie kan na de eindschoonmaak gemakkelijk worden verwijderd.

Lichtregeling

Optioneel: Organic Response – Geïntegreerde sensor met IR, RF, PIR en omgevingslicht detectie. Regelt naar aanwezigheid en daglicht. Mogelijkheid tot personalisatie via de app, o.a. voor instellen van scenes, extra keuze uit 12 standaard protocollen, aanpassen van lichtniveaus, daglicht kalibratie, aanpassen van dimperiodes, minimaal en maximaal lichtniveau, zoneren (groeperen) en instellen van een wandschakelaar.

Overige eigenschappen

CLO (Constant Light Output) houdt in dat het armatuur gedurende de gespecificeerde branduren dezelfde hoeveelheid licht geeft.

Media

Multiple shadows

Organic Response – How it works

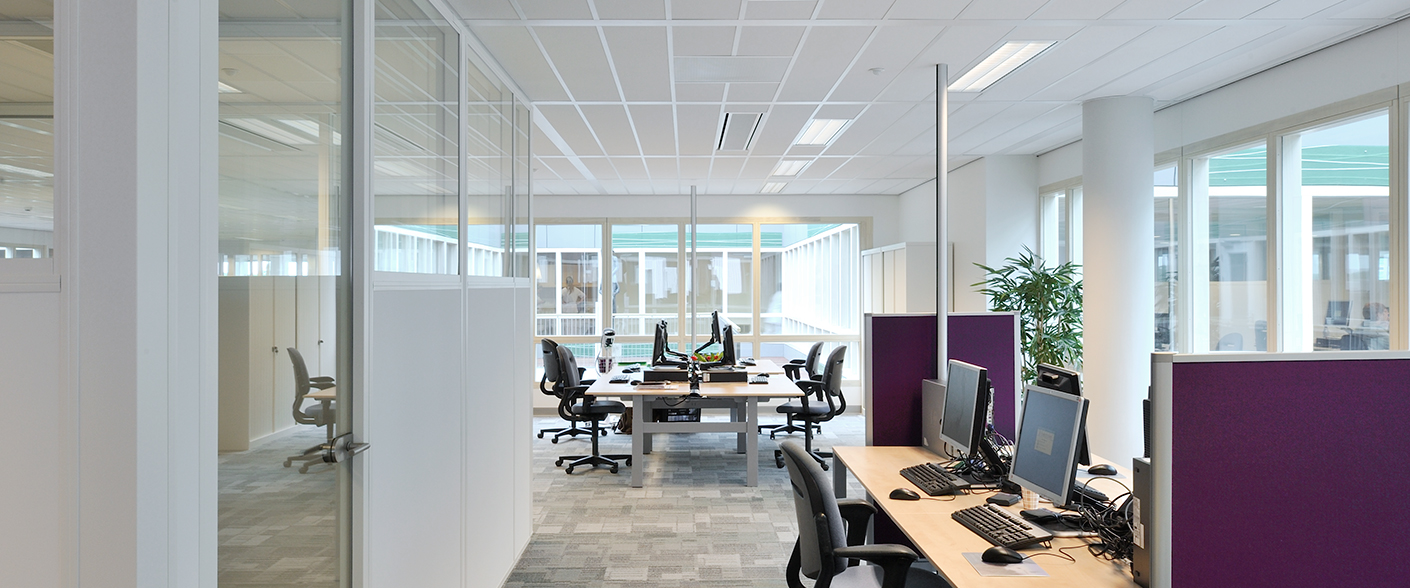

Recesso

Bij de ontwikkeling van armaturen is het altijd ons doel om het onze klanten makkelijker te maken. Recesso is een favoriet geworden; want die is werkelijk in alle opzichten makkelijk. Het armatuur voldoet aan de strengste eisen...

Meer over deze familie Recesso

Documenten

Installatie handleiding

Handleidingen Organic Response

Material data declaration

Brochure

Aansluiting DALI en fasepulsregeling

Cleaning instruction

DWG

FBX

3Ds

MAX

Revit

Specificaties

Panel 1

Filter

Toont 124 van 124 artikelen

Bestelnr.	Resultaat, W	Lichtstroom, lm	CCT, K	CRI	Moduul	Installatie	Lichtsturing	Aansluiting	CLO functie aan	Overige eigenschappen
Bestelnr.	Resultaat, W	Lichtstroom, lm	CCT, K	CRI	Moduul	Installatie	Lichtsturing	Aansluiting	CLO functie aan	Overige eigenschappen
25681	29	3820	3000	80	150x1720	VTB				Bandraster, 1-cel	Eulumdat
25681-111	29	3820	3000	80	150x1720	VTB		Wieland GST18i3, 1 aansluiting		Bandraster, 1-cel
25681-3	29	3820	3000	80	150x1720	VTB		Aansluitkabel en steker, L=2,5 m		Bandraster, 1-cel
25681-402	29	3873	3000	80	150x1720	VTB	DALI/Fasepuls		Ja	Bandraster, 1-cel	Eulumdat
25682	28	3906	4000	80	150x1720	VTB				Bandraster, 1-cel	Eulumdat
25682-111	28	3906	4000	80	150x1720	VTB		Wieland GST18i3, 1 aansluiting		Bandraster, 1-cel
25682-3	28	3906	4000	80	150x1720	VTB		Aansluitkabel en steker, L=2,5 m		Bandraster, 1-cel
25682-402	28	3950	4000	80	150x1720	VTB	DALI/Fasepuls		Ja	Bandraster, 1-cel	Eulumdat
25683	29	3820	3000	80	200x1720	VTB				Bandraster, 1-cel	Eulumdat
25683-111	29	3820	3000	80	200x1720	VTB		Wieland GST18i3, 1 aansluiting		Bandraster, 1-cel
25683-3	29	3820	3000	80	200x1720	VTB		Aansluitkabel en steker, L=2,5 m		Bandraster, 1-cel
25683-402	29	3873	3000	80	200x1720	VTB	DALI/Fasepuls		Ja	Bandraster, 1-cel	Eulumdat
25683-533	30	3873	3000	80	200x1720		Organic Response		Ja	Bandraster, 1-cel	Eulumdat
25684	28	3906	4000	80	200x1720	VTB				Bandraster, 1-cel	Eulumdat
25684-111	28	3906	4000	80	200x1720	VTB		Wieland GST18i3, 1 aansluiting		Bandraster, 1-cel
25684-3	28	3906	4000	80	200x1720	VTB		Aansluitkabel en steker, L=2,5 m		Bandraster, 1-cel
25684-402	28	3950	4000	80	200x1720	VTB	DALI/Fasepuls		Ja	Bandraster, 1-cel	Eulumdat
25684-533	30	3950	4000	80	200x1720		Organic Response		Ja	Bandraster, 1-cel	Eulumdat
25685	29	3820	3000	80	300x1720	VTB				Bandraster, 1-cel	Eulumdat
25685-111	29	3820	3000	80	300x1720	VTB		Wieland GST18i3, 1 aansluiting		Bandraster, 1-cel
25685-3	29	3820	3000	80	300x1720	VTB		Aansluitkabel en steker, L=2,5 m		Bandraster, 1-cel
25685-402	29	3873	3000	80	300x1720	VTB	DALI/Fasepuls		Ja	Bandraster, 1-cel	Eulumdat
25685-533	30	3873	3000	80	300x1720		Organic Response		Ja	Bandraster, 1-cel	Eulumdat
25686	28	3906	4000	80	300x1720	VTB				Bandraster, 1-cel	Eulumdat
25686-111	28	3906	4000	80	300x1720	VTB		Wieland GST18i3, 1 aansluiting		Bandraster, 1-cel
25686-3	28	3906	4000	80	300x1720	VTB		Aansluitkabel en steker, L=2,5 m		Bandraster, 1-cel
25686-402	28	3950	4000	80	300x1720	VTB	DALI/Fasepuls		Ja	Bandraster, 1-cel	Eulumdat
25686-533	30	3950	4000	80	300x1720		Organic Response		Ja	Bandraster, 1-cel	Eulumdat
25712	30	3944	3000	80	150x1200	VTB				1-cel	IES Eulumdat Dialux
25712-111	30	3944	3000	80	150x1200	VTB		Wieland GST18i3, 1 aansluiting		1-cel
25712-3	30	3944	3000	80	150x1200	VTB		Aansluitkabel en steker, L=2,5 m		1-cel
25712-340	30	3944	3000	80	150x1200	VTB		Wago Winsta, 1 aansluiting		1-cel
25712-402	29	3800	3000	80	150x1200	VTB	DALI/Fasepuls		Ja	1-cel	IES Eulumdat Dialux
25712-454	29	3800	3000	80	150x1200	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	1-cel
25712-456	29	3800	3000	80	150x1200	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	1-cel
25713	28	3906	4000	80	150x1200	VTB				1-cel	IES Eulumdat Dialux
25713-111	28	3906	4000	80	150x1200	VTB		Wieland GST18i3, 1 aansluiting		1-cel
25713-3	28	3906	4000	80	150x1200	VTB		Aansluitkabel en steker, L=2,5 m		1-cel
25713-340	28	3906	4000	80	150x1200	VTB		Wago Winsta, 1 aansluiting		1-cel
25713-402	28	3800	4000	80	150x1200	VTB	DALI/Fasepuls		Ja	1-cel	IES Eulumdat Dialux
25713-454	28	3800	4000	80	150x1200	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	1-cel
25713-456	28	3800	4000	80	150x1200	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	1-cel
25714	30	3944	3000	80	300x1200	VTB				1-cel	IES Eulumdat Dialux
25714-111	30	3944	3000	80	300x1200	VTB		Wieland GST18i3, 1 aansluiting		1-cel
25714-3	30	3944	3000	80	300x1200	VTB		Aansluitkabel en steker, L=2,5 m		1-cel
25714-340	30	3944	3000	80	300x1200	VTB		Wago Winsta, 1 aansluiting		1-cel
25714-402	29	3800	3000	80	300x1200	VTB	DALI/Fasepuls		Ja	1-cel	IES Eulumdat Dialux
25714-454	29	3800	3000	80	300x1200	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	1-cel
25714-456	29	3800	3000	80	300x1200	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	1-cel
25714-533	31	3800	3000	80	300x1200	VTB	Organic Response		Ja	1-cel	Eulumdat
25715	28	3906	4000	80	300x1200	VTB				1-cel	IES Eulumdat Dialux
25715-111	28	3906	4000	80	300x1200	VTB		Wieland GST18i3, 1 aansluiting		1-cel
25715-3	28	3906	4000	80	300x1200	VTB		Aansluitkabel en steker, L=2,5 m		1-cel
25715-340	28	3906	4000	80	300x1200	VTB		Wago Winsta, 1 aansluiting		1-cel
25715-402	28	3800	4000	80	300x1200	VTB	DALI/Fasepuls		Ja	1-cel	IES Eulumdat Dialux
25715-454	28	3800	4000	80	300x1200	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	1-cel
25715-456	28	3800	4000	80	300x1200	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	1-cel
25715-533	30	3800	4000	80	300x1200	VTB	Organic Response		Ja	1-cel	Eulumdat
25786	23	2956	3000	80	600x600	VTB				2-cel	IES Eulumdat Dialux
25786-111	23	2956	3000	80	600x600	VTB		Wieland GST18i3, 1 aansluiting		2-cel
25786-3	23	2956	3000	80	600x600	VTB		Aansluitkabel en steker, L=2,5 m		2-cel
25786-340	23	2956	3000	80	600x600	VTB		Wago Winsta, 1 aansluiting		2-cel
25786-402	24	2940	3000	80	600x600	VTB	DALI/Fasepuls		Ja	2-cel	IES Eulumdat Dialux
25786-454	24	2940	3000	80	600x600	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	2-cel
25786-456	24	2940	3000	80	600x600	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	2-cel
25786-533	25	2940	3000	80	600x600	VTB	Organic Response		Ja		IES Eulumdat Dialux
25788	22	2941	4000	80	600x600	VTB				2-cel	IES Eulumdat Dialux
25788-111	22	2941	4000	80	600x600	VTB		Wieland GST18i3, 1 aansluiting		2-cel
25788-3	22	2941	4000	80	600x600	VTB		Aansluitkabel en steker, L=2,5 m		2-cel
25788-340	22	2941	4000	80	600x600	VTB		Wago Winsta, 1 aansluiting		2-cel
25788-402	23	3001	4000	80	600x600	VTB	DALI/Fasepuls		Ja	2-cel	IES Eulumdat Dialux
25788-454	23	3001	4000	80	600x600	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	2-cel
25788-456	23	3001	4000	80	600x600	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	2-cel
25788-533	24	3001	4000	80	600x600	VTB	Organic Response		Ja		IES Eulumdat Dialux
25789	31	4333	3000	80	600x600	VTB				4-cel	IES Eulumdat Dialux
25789-111	31	4333	3000	80	600x600	VTB		Wieland GST18i3, 1 aansluiting		4-cel
25789-3	31	4333	3000	80	600x600	VTB		Aansluitkabel en steker, L=2,5 m		4-cel
25789-340	31	4333	3000	80	600x600	VTB		Wago Winsta, 1 aansluiting		4-cel
25789-402	29	3950	3000	80	600x600	VTB	DALI/Fasepuls		Ja	4-cel	IES Eulumdat Dialux
25789-454	29	3950	3000	80	600x600	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	4-cel
25789-456	29	3950	3000	80	600x600	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	4-cel
25789-533	29	3950	3000	80	600x600	VTB	Organic Response		Ja		IES Eulumdat Dialux
25791	30	4343	4000	80	600x600	VTB				4-cel	IES Eulumdat Dialux
25791-111	30	4343	4000	80	600x600	VTB		Wieland GST18i3, 1 aansluiting		4-cel
25791-3	30	4343	4000	80	600x600	VTB		Aansluitkabel en steker, L=2,5 m		4-cel
25791-340	30	4343	4000	80	600x600	VTB		Wago Winsta, 1 aansluiting		4-cel
25791-402	27	3950	4000	80	600x600	VTB	DALI/Fasepuls		Ja	4-cel	IES Eulumdat Dialux
25791-454	27	3950	4000	80	600x600	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	4-cel
25791-456	27	3950	4000	80	600x600	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	4-cel
25791-533	28	3950	4000	80	600x600	VTB	Organic Response		Ja		IES Eulumdat Dialux
25815	32	3872	3000	80	600x600	VTB				2-cel	IES Eulumdat Dialux
25815-111	32	3872	3000	80	600x600	VTB		Wieland GST18i3, 1 aansluiting		2-cel
25815-3	32	3872	3000	80	600x600	VTB		Aansluitkabel en steker, L=2,5 m		2-cel
25815-340	32	3872	3000	80	600x600	VTB		Wago Winsta, 1 aansluiting		2-cel
25815-402	31	3780	3000	80	600x600	VTB	DALI/Fasepuls		Ja	2-cel	IES Eulumdat Dialux
25815-454	31	3780	3000	80	600x600	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	2-cel
25815-456	31	3780	3000	80	600x600	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	2-cel
25815-533	32	3780	3000	80	600x600	VTB	Organic Response		Ja		IES Eulumdat Dialux
25816	30	3886	4000	80	600x600	VTB				2-cel	IES Eulumdat Dialux
25816-111	30	3886	4000	80	600x600	VTB		Wieland GST18i3, 1 aansluiting		2-cel
25816-3	30	3886	4000	80	600x600	VTB		Aansluitkabel en steker, L=2,5 m		2-cel
25816-340	30	3886	4000	80	600x600	VTB		Wago Winsta, 1 aansluiting		2-cel
25816-402	29	3780	4000	80	600x600	VTB	DALI/Fasepuls		Ja	2-cel	IES Eulumdat Dialux
25816-454	29	3780	4000	80	600x600	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	2-cel
25816-456	29	3780	4000	80	600x600	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	2-cel
25816-533	31	3780	4000	80	600x600	VTB	Organic Response		Ja		IES Eulumdat Dialux
25817	39	5431	3000	80	600x600	VTB				4-cel	IES Eulumdat Dialux
25817-111	39	5431	3000	80	600x600	VTB		Wieland GST18i3, 1 aansluiting		4-cel
25817-3	39	5431	3000	80	600x600	VTB		Aansluitkabel en steker, L=2,5 m		4-cel
25817-340	39	5431	3000	80	600x600	VTB		Wago Winsta, 1 aansluiting		4-cel
25817-402	37	5000	3000	80	600x600	VTB	DALI/Fasepuls		Ja	4-cel	IES Eulumdat Dialux
25817-454	37	5000	3000	80	600x600	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	4-cel
25817-456	37	5000	3000	80	600x600	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	4-cel
25817-533	38	5000	3000	80	600x600	VTB	Organic Response		Ja		IES Eulumdat Dialux
25818	38	5401	4000	80	600x600	VTB				4-cel	IES Eulumdat Dialux
25818-111	40	5378	4000	80	600x600	VTB		Wieland GST18i3, 1 aansluiting		4-cel
25818-3	38	5401	4000	80	600x600	VTB		Aansluitkabel en steker, L=2,5 m		4-cel
25818-340	38	5401	4000	80	600x600	VTB		Wago Winsta, 1 aansluiting		4-cel
25818-402	35	5000	4000	80	600x600	VTB	DALI/Fasepuls		Ja	4-cel	IES Eulumdat Dialux
25818-454	35	5000	4000	80	600x600	VTB	DALI/Fasepuls	Wago Winsta, 1 aansluiting	Ja	4-cel
25818-456	35	5000	4000	80	600x600	VTB	DALI/Fasepuls	Wieland GST18i5, 1 aansluiting	Ja	4-cel
25818-533	36	5000	4000	80	600x600	VTB	Organic Response		Ja		IES Eulumdat Dialux
25823-402	73	9643	3000	80	600x600	VTB	DALI/Fasepuls		Ja	4-cel4-osainen	IES Eulumdat Dialux
25824-402	73	10162	4000	80	600x600	VTB	DALI/Fasepuls		Ja	4-cel	IES Eulumdat Dialux

Accessories Notor G2 Ripustettava suora/epäsuora Lamell

Filter

Naam	Omschrijving	Bestelnr.
Naam	Omschrijving	Bestelnr.
Organic Response EnOcean draadloos drukknop paneel	EnOcean 2 drukknop functiepaneel, geëtiketteerd, wit	86436
Organic Response EnOcean draadloos drukknop paneel	EnOcean 2 drukknop functiepaneel, wit	86416
Organic Response EnOcean draadloos drukknop paneel	EnOcean 4 drukknop functiepaneel, geëtiketteerd, wit	86437
Organic Response EnOcean draadloos drukknop paneel	EnOcean 4 drukknop functiepaneel, wit	86417
External Organic Response sensor incl. DALI PSU	Extern sensor incl. DALI PSU, opbouw, 3.2 m cable	86411
External Organic Response sensor incl. DALI PSU	Extern sensor incl. DALI PSU, recessed, 1 m cable	86407
External Organic Response sensor incl. DALI PSU	Extern sensor incl. DALI PSU, recessed, 3.2 m cable	86410
External Organic Response sensor incl. DALI PSU	Extern sensor incl. DALI PSU, surface mounted, 1 m cable	86408
External Organic Response sensor incl. DALI PSU	Extern sensor incl. DALI PSU, suspended pipe conduit installation, 3.2 m cable. Pipe not included.	86412
External Organic Response sensor incl. DALI PSU	External sensor incl. DALI PSU, suspended pipe conduit installation, 1 m cable. pipe not included.	86409
Fence	Fence 600x600 champagne. Alleen voor onzichtbare T-profielen T24.	41254
Fence	Fence 600x600 wit. Alleen voor onzichtbare T-profielen T24.	41252
Fence	Fence 600x600 zwart. Alleen voor onzichtbare T-profielen T24.	41253
Organic Response IoT Gateway	Gateway voor verbinding met de Organic Response Portal. Inclusief lichtnetadapter en muurbeugel. Controleert een maximum van 150 sensoren.	86296
Organic Response I/O box	I/O unit met potentiaalvrij 16A relais voor het regelen van externe units.	86413
Organic Response I/O box	I/O unit met potentiaalvrij 8A relais voor het regelen van externe units.	86433
Inbouwframe vast plafond	Inbouwframe voor VTB frame 300x1200 in vast dak (plafond dikte 5 – 50 mm) Max. gewicht 4kg	41049
Inbouwframe vast plafond	Inbouwframe voor VTB frame 300x600 in vast dak (plafond dikte 5 – 50 mm) Max. gewicht 3kg	41048
Inbouwframe vast plafond	Inbouwframe voor VTB frame 600x600 in vast dak (plafond dikte 5 – 50 mm) Max. gewicht 4,5kg	41051
IR-dongle voor Organic Response	IR dongel voor armaturen met Organic Response.	86279
Wieland koppelsnoer, 3-polig	Lengte 1.0 m, man + vrouw, 3x1,5 mm².	91791
Wieland koppelsnoer, 3-polig	Lengte 3.0 m, man + vrouw, 3x1,5 mm².	91793
Sky frame	Sky frame voor plafond window effect 600x600, wit. Alleen voor zichtbare T-profielen T24.	41245
Wieland T-splitter	Wieland T-splitter, 3-polig, wit	91025
Wieland T-splitter	Wieland T-splitter, 5-polig, blauw	91026
