Notor inbouw LED Beta Opti

Bekijk de specificaties

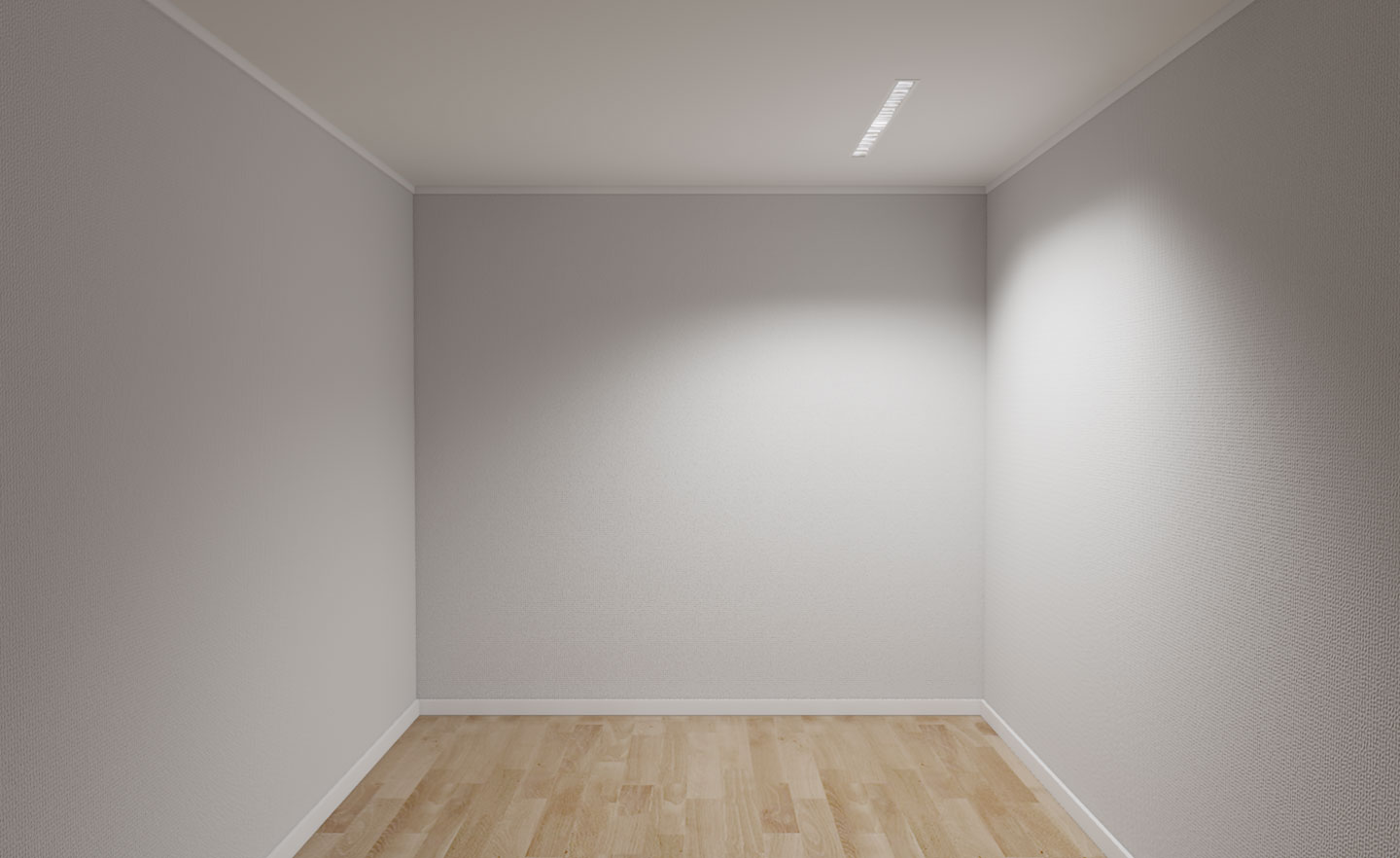

Een inbouwarmatuur voor alle soorten systeemplafonds. De Beta Opti-afscherming biedt een hoge efficiëntie en een optimaal lichtcomfort. Singel of lijnmontage.

Installatie

Inbouwarmatuur voor montage in systeemplafonds met zichtbare draagprofielen, VTB (15 of 24 mm) of vaste systeemplafonds. Voor montage in verborgen draagprofielen (HB) met symmetrisch geplaatste plafondplaten zijn accessoires verkrijgbaar.

Aansluiting

Aansluiting in aansluitdoos aan de bovenzijde van het armatuur. Wieland Chassiscontact 3-polig (GST 18i3), met lichtregeling 5-polig (GST 18i5). Alle armaturen kunnen solo of in lijn worden gemonteerd. De armaturen worden onderling aangesloten met een aansluitkabel in de aansluitdoos.

Uitvoering

Armatuurbehuizing van naturel geanodiseerd, geëxtrudeerd aluminium of wit gelakt (RAL 9016). Bij lijnmontage wordt een ononderbroken lichtlijn gerealiseerd.

Afscherming

Beta Opti – dubbel parabolische zij- en dwarslamellen van semi-mat gemetalliseerd aluminium met een geïntegreerde opaal film die het risico van verblinding door de diodes minimaliseert.

Accessoires

Eindkappen zijn inbegrepen voor 2400 Single. Alle andere moeten apart worden besteld (niet inbegrepen).

Overige eigenschappen

Accessoires en kabels: zie Accessoires.

Om te berekenen hoeveel armaturen en accessoires u nodig heeft voor een complete lijn kunt u gebruik maken van onze configurator.

Media

Notor Recessed

Notor Recessed

Notor Recessed

Notor Recessed

Notor Recessed

Notor Recessed

Notor Recessed

Notor Recessed

Notor recessed single installation between T–bars – Rockfon Sonar X (HB)

Notor recessed single installation in the middle of a ceiling tile – Rockfon Sonar X (HB)

Notor Recessed single installation in VTB ceiling

Notor recessed continuous installation – Rockfon Sonar X (HB)

Notor inbouw

Notor Recessed

Fagerhults klassieke interieurarmatuur Notor is verkrijgbaar in meerdere uitvoeringen als pendel, als plafond- of inbouwmodel. Notor is een vanzelfsprekende keuze in situaties waarin je lange, doorlopende lichtlijnen wilt...

Meer over deze familie Notor inbouw

Andere producten

Documenten

Installatie handleiding

Material data declaration

Installatievoorbeeld Notor recessed cut out dimensions

Brochure

Aansluiting DALI en fasepulsregeling

Cleaning instruction

DWG

FBX

Specificaties

Voor de exacte maten, verwijzen wij u naar de maat tekeningen.

Filter

Toont 32 van 32 artikelen

Bestelnr.Resultaat, WLichtstroom, lmCCT, KKleurModuulLengte, mmBreedte, mmHoogte, mmInstallatieLichtdistributieLichtsturingCLO functie aan
Bestelnr.Resultaat, WLichtstroom, lmCCT, KKleurModuulLengte, mmBreedte, mmHoogte, mmInstallatieLichtdistributieLichtsturingCLO functie aan
22234 33 4538 4000 Wit 2400 2370 90 102 Solo Direct
22234-402 32 4248 4000 Wit 2400 2370 90 102 Solo Direct DALI/Fasepuls Ja
22235 33 4538 4000 Geanodiseerd 2400 2370 90 102 Solo Direct
22235-402 32 4248 4000 Geanodiseerd 2400 2370 90 102 Solo Direct DALI/Fasepuls Ja
22236 33 4308 3000 Wit 2400 2370 90 102 Solo Direct
22236-402 32 4032 3000 Wit 2400 2370 90 102 Solo Direct DALI/Fasepuls Ja
22237 33 4308 3000 Geanodiseerd 2400 2370 90 102 Solo Direct
22237-402 32 4032 3000 Geanodiseerd 2400 2370 90 102 Solo Direct DALI/Fasepuls Ja
23284 10 986 3000 Geanodiseerd 600 570 90 102 Solo/Start/Lijn/Eind Direct
23284-402 10 923 3000 Geanodiseerd 600 570 90 102 Solo/Start/Lijn/Eind Direct DALI/Fasepuls Ja
23285 18 2154 3000 Geanodiseerd 1200 1170 90 102 Solo/Start/Lijn/Eind Direct
23285-402 16 2016 3000 Geanodiseerd 1200 1170 90 102 Solo/Start/Lijn/Eind Direct DALI/Fasepuls Ja
23286 33 4308 3000 Geanodiseerd 2400 2339 90 102 Start/Lijn/Eind Direct
23286-402 32 4032 3000 Geanodiseerd 2400 2339 90 102 Start/Lijn/Eind Direct DALI/Fasepuls Ja
23287 10 986 3000 Wit 600 570 90 102 Solo/Start/Lijn/Eind Direct
23287-402 10 923 3000 Wit 600 570 90 102 Solo/Start/Lijn/Eind Direct DALI/Fasepuls Ja
23288 18 2154 3000 Wit 1200 1170 90 102 Solo/Start/Lijn/Eind Direct
23288-402 16 2016 3000 Wit 1200 1170 90 102 Solo/Start/Lijn/Eind Direct DALI/Fasepuls Ja
23289 33 4308 3000 Wit 2400 2339 90 102 Start/Lijn/Eind Direct
23289-402 32 4032 3000 Wit 2400 2339 90 102 Start/Lijn/Eind Direct DALI/Fasepuls Ja
23290 10 1039 4000 Geanodiseerd 600 570 90 102 Solo/Start/Lijn/Eind Direct
23290-402 10 973 4000 Geanodiseerd 600 570 90 102 Solo/Start/Lijn/Eind Direct DALI/Fasepuls Ja
23291 18 2274 4000 Geanodiseerd 1200 1170 90 102 Solo/Start/Lijn/Eind Direct
23291-402 16 2124 4000 Geanodiseerd 1200 1170 90 102 Solo/Start/Lijn/Eind Direct DALI/Fasepuls Ja
23292 33 4538 4000 Geanodiseerd 2400 2339 90 102 Start/Lijn/Eind Direct
23292-402 32 4248 4000 Geanodiseerd 2400 2339 90 102 Start/Lijn/Eind Direct DALI/Fasepuls Ja
23293 10 1039 4000 Wit 600 570 90 102 Solo/Start/Lijn/Eind Direct
23293-402 10 973 4000 Wit 600 570 90 102 Solo/Start/Lijn/Eind Direct DALI/Fasepuls Ja
23294 18 2274 4000 Wit 1200 1170 90 102 Solo/Start/Lijn/Eind Direct
23294-402 16 2124 4000 Wit 1200 1170 90 102 Solo/Start/Lijn/Eind Direct DALI/Fasepuls Ja
23295 33 4538 4000 Wit 2400 2339 90 102 Start/Lijn/Eind Direct
23295-402 32 4248 4000 Wit 2400 2339 90 102 Start/Lijn/Eind Direct DALI/Fasepuls Ja

Filter

NaamOmschrijvingBestelnr.
NaamOmschrijvingBestelnr.
Aansluitsnoeren 1-fase systeem + lichtregeling (Switchdim/DSI, DALI), 5 polige contacten. Zwarte kabel met pastelblauwe Wieland GST 91022
Staaldraad 50,0 m staaldraad 91496
Aansluitsnoeren Aansluitsnoer, connector (vrouw) + geaarde steker, lengte 2,0 m 91790
Aansluitsnoeren Aansluitsnoer, connector (vrouw), lengte 2,0 m 91789
Connect space bar bracket, Ecophone Bevestiging voor Ecophone Connect space bar, 10-stuks 91963
Bevestigingsbeugels Bevestigingsbeugels/paar 91045
Carrier rail Carrier rail/pair. L=600 mm. 91148
no-image placeholder Eindkap Eindkap/paar, Delta, Beta Opti, Opaal flush, Wit 91128
Eindkap Eindkap/paar, Delta, Lamel, Beta, Opaal flush, Geanodiseerd 91053
Eindkap Eindkap/paar, Gladde aluzink voor 600 mm behuizing voor VTB plafond 91043
Eindkap Eindkap/paar, Gladde Rockfon voor behuizing voor HB plafond 91174
no-image placeholder L-koppeling L-coupling, Beta Opti, Anodised 88775
no-image placeholder L-koppeling L-coupling, Beta Opti, White (RAL 9016) 88776
Wieland koppelsnoer, 3-polig Lengte 1.0 m, man + vrouw, 3x1,5 mm². 91791
Wieland koppelsnoer, 5-polig Lengte 1.0 m, man + vrouw, 5x1,5 mm². 91030
Wieland koppelsnoer, 3-polig Lengte 2.0 m, man + vrouw, 3x1,5 mm². 91792
Wieland koppelsnoer, 5-polig Lengte 2.0 m, man + vrouw, 5x1,5 mm². 91076
Wieland koppelsnoer, 3-polig Lengte 2.5 m, man + vrouw, 3x1,5 mm². 91074
Wieland koppelsnoer, 5-polig Lengte 2.5 m, man + vrouw, 5x1,5 mm². 91077
Wieland koppelsnoer, 3-polig Lengte 3.0 m, man + vrouw, 3x1,5 mm². 91793
Wieland koppelsnoer, 5-polig Lengte 3.0 m, man + vrouw, 5x1,5 mm². 91031
Luminaire rail Notor rail Ecophon L=520/paar, incl. screws 91248
Luminaire rail Notor rail Ecophon L=520/paar, incl. screws. 91249
Luminaire rail Notor rail Rockfon L=520/pair, inkl. screws 91145
Luminaire rail Notor rail,Rockfon L=1120/pair, inkl. screws 91144
Suspension bracket Suspension bracket/pair 91147
Suspension bracket, Ecophon Suspension bracket/pair, Ecophon excl. friction lock 91149
Suspension bracket, Rockfon Suspension bracket/pair, Rockfon, with friction lock. 91146
Vulprofiel Vulprofiel 600 mm, Opaal flush, Delta, Beta Opti – geanodiseerd 91125
Vulprofiel Vulprofiel 600 mm, Opaal flush, Delta, Beta Opti – wit 91127
