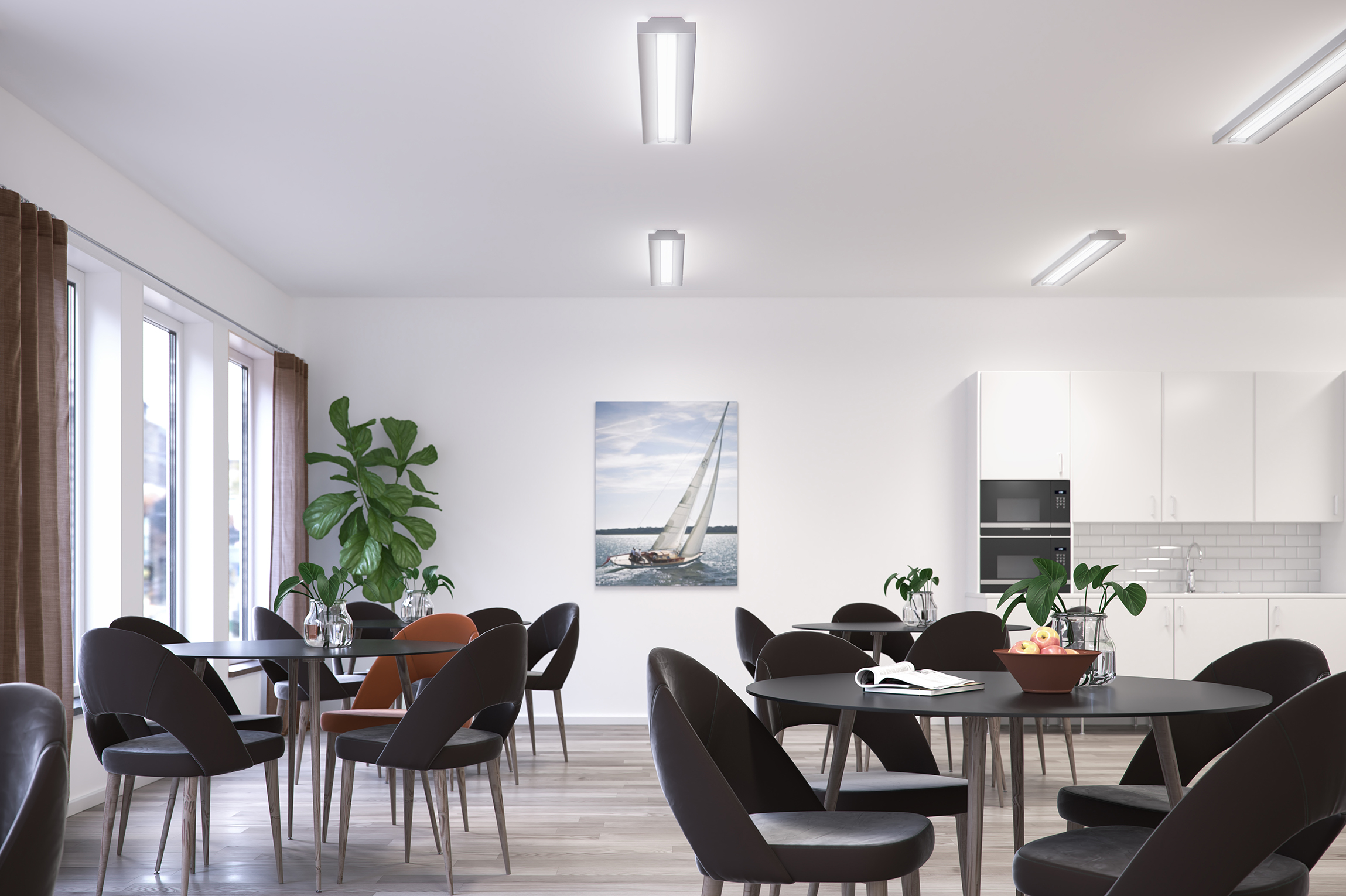

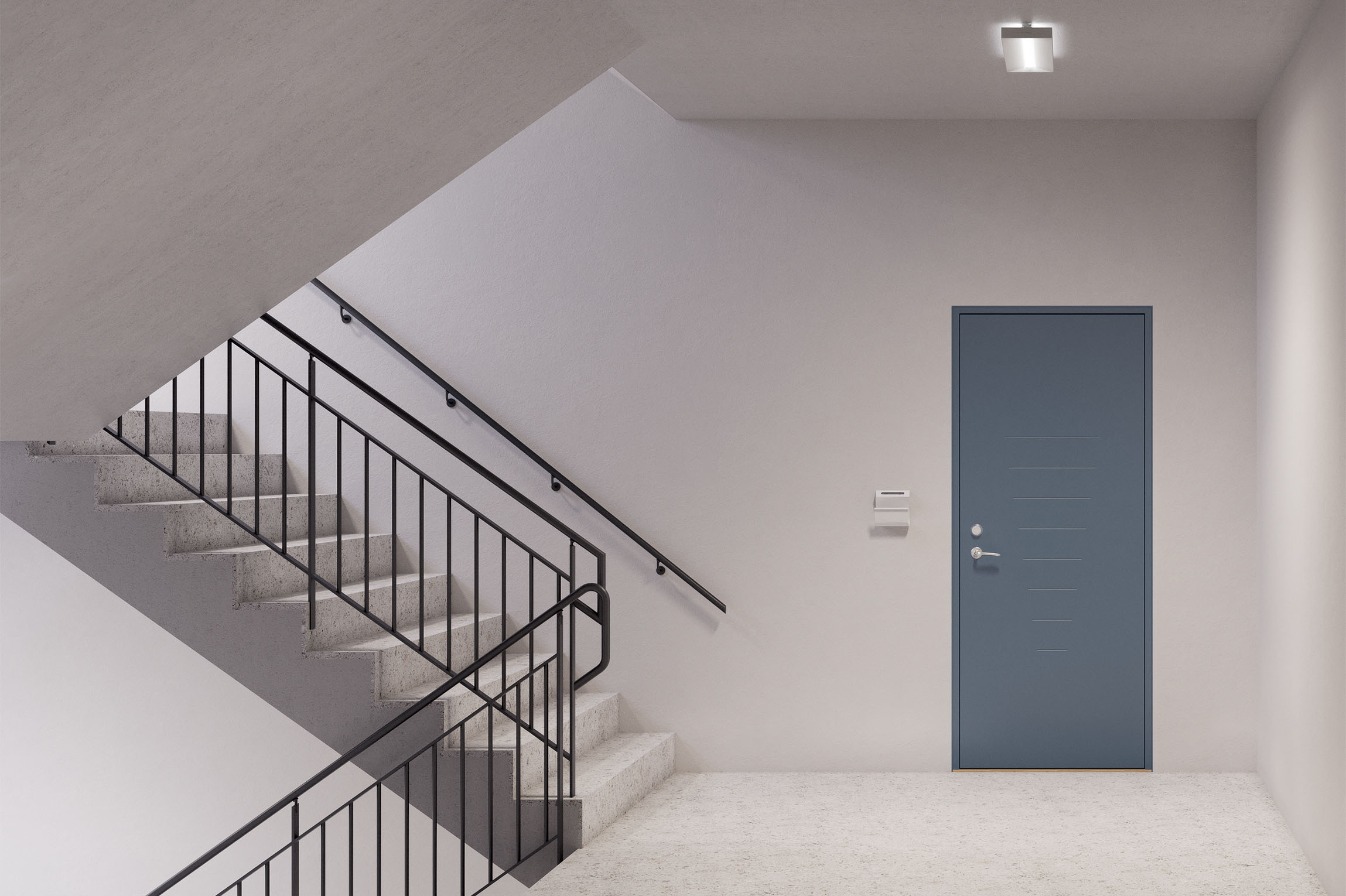

Dwide plafond

Plafondarmatuur in drie verschillende afmetingen en met twee verschillende lichtverdelingen: Direct of direct/indirect 90/10.

Installatie

Opbouw of enkel bij direct lichtarmatuur ophanging met staaldraad mogelijk. Voor montage als pendel is een staaldraadophanging nodig, zie accessoire 91008.

Aansluiting

Drie Ø 13 mm invoeropeningen met doorvoertule aan de bovenzijde van het armatuur, zie afmetingendiagram. Uitbreekpoorten aan elk uiteinde voor kabels bij opbouwmontage. 5-voudig klikklemmenblok aan het ene uiteinde van het armatuur, 1-fase doorvoerbedrading mogelijk.

Uitvoering

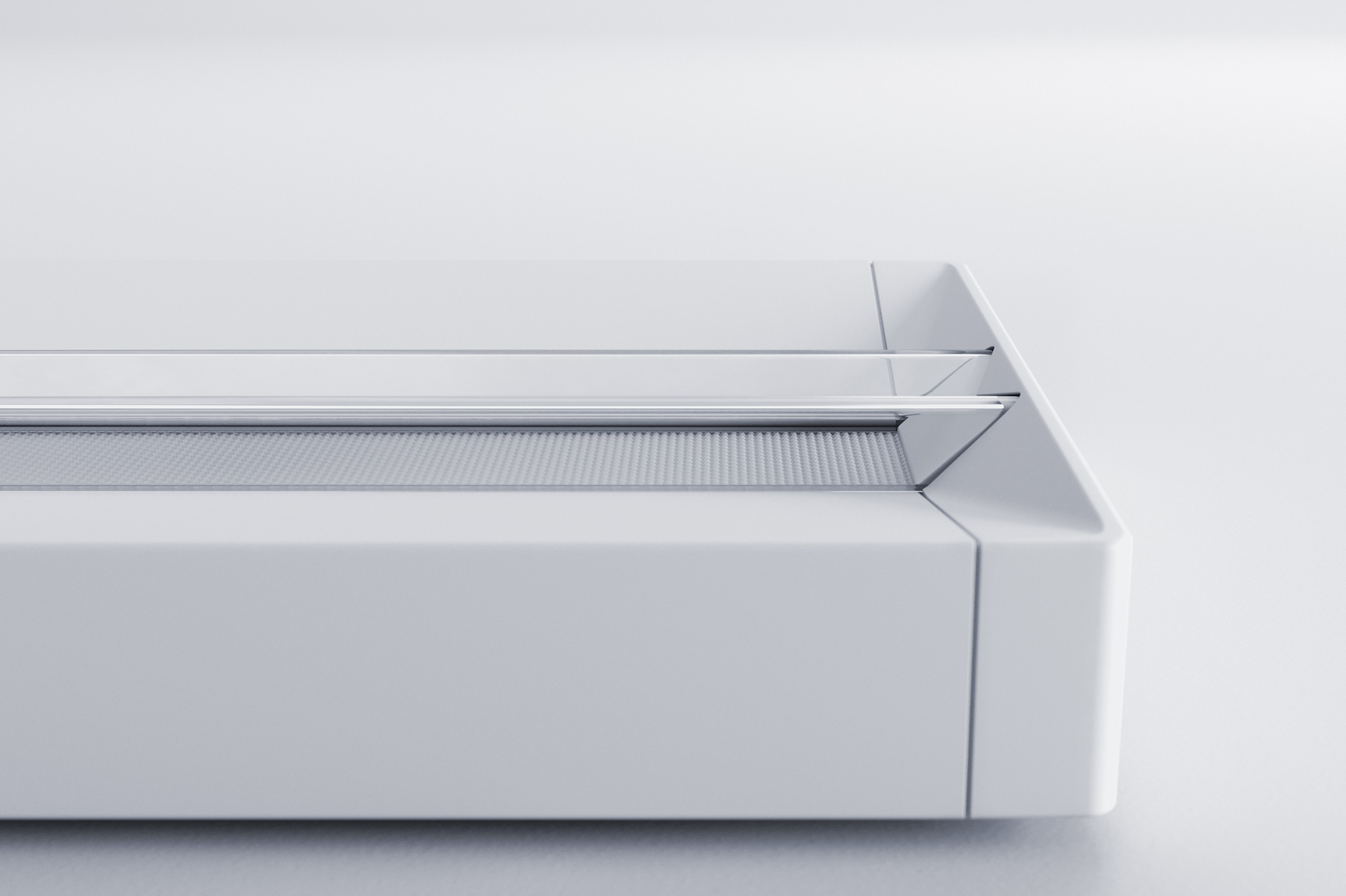

Armatuurframe van metaal en uiteinden van gegoten metaal, witte (RAL 9016) structuurlak. Bij indirect licht wordt de bovenkant afgedekt met een opaalkleurige folie voor de verspreiding van het indirecte licht. Dit dient ook als stofafscherming.

Afscherming

Delta – microprisma-afscherming van acrylaat (PMMA) met een dunne opaalkleurige diffusor van acrylaat (PMMA) aan de binnenkant. Light divider van acrylaat (PMMA).

Lichtspreiding

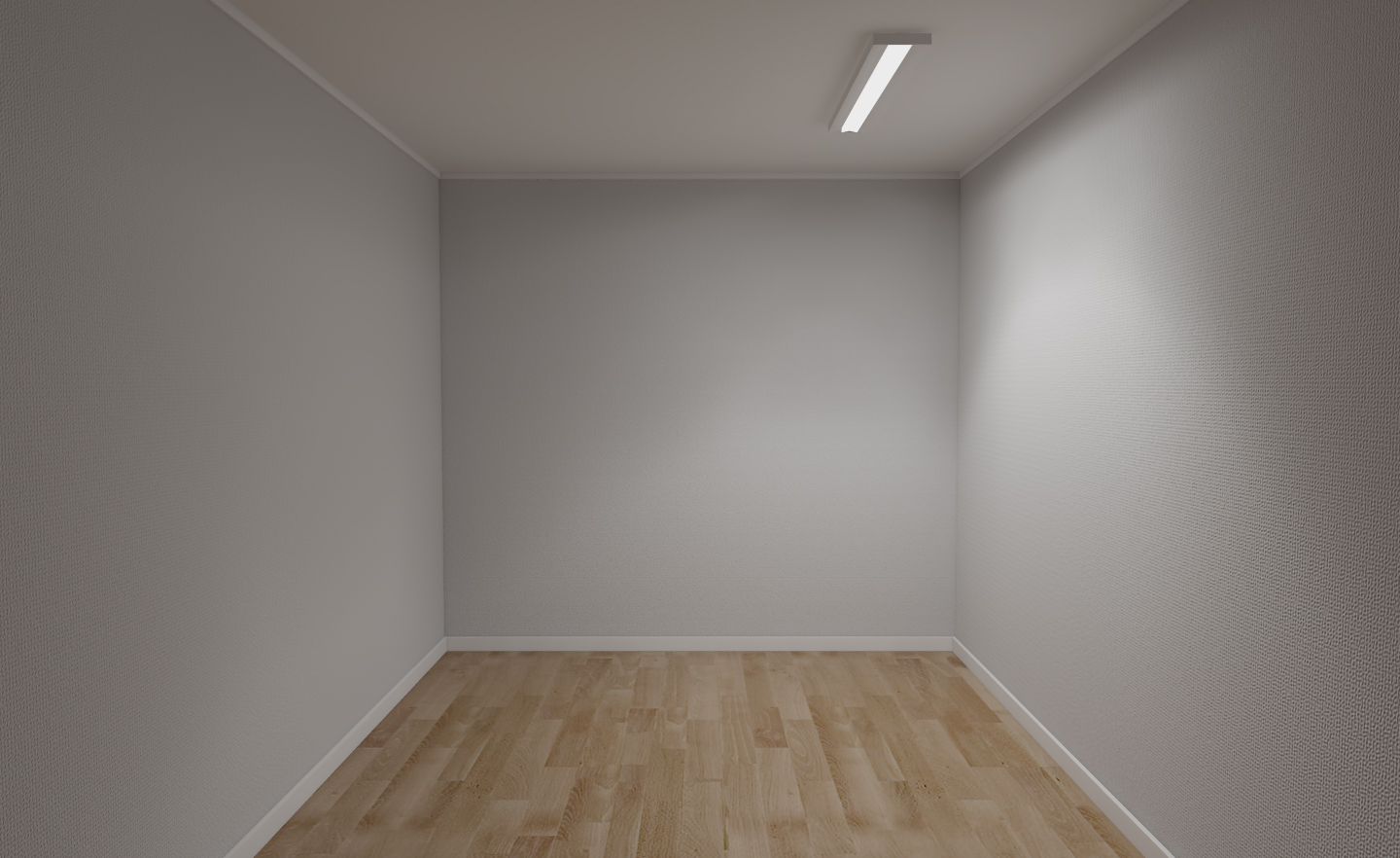

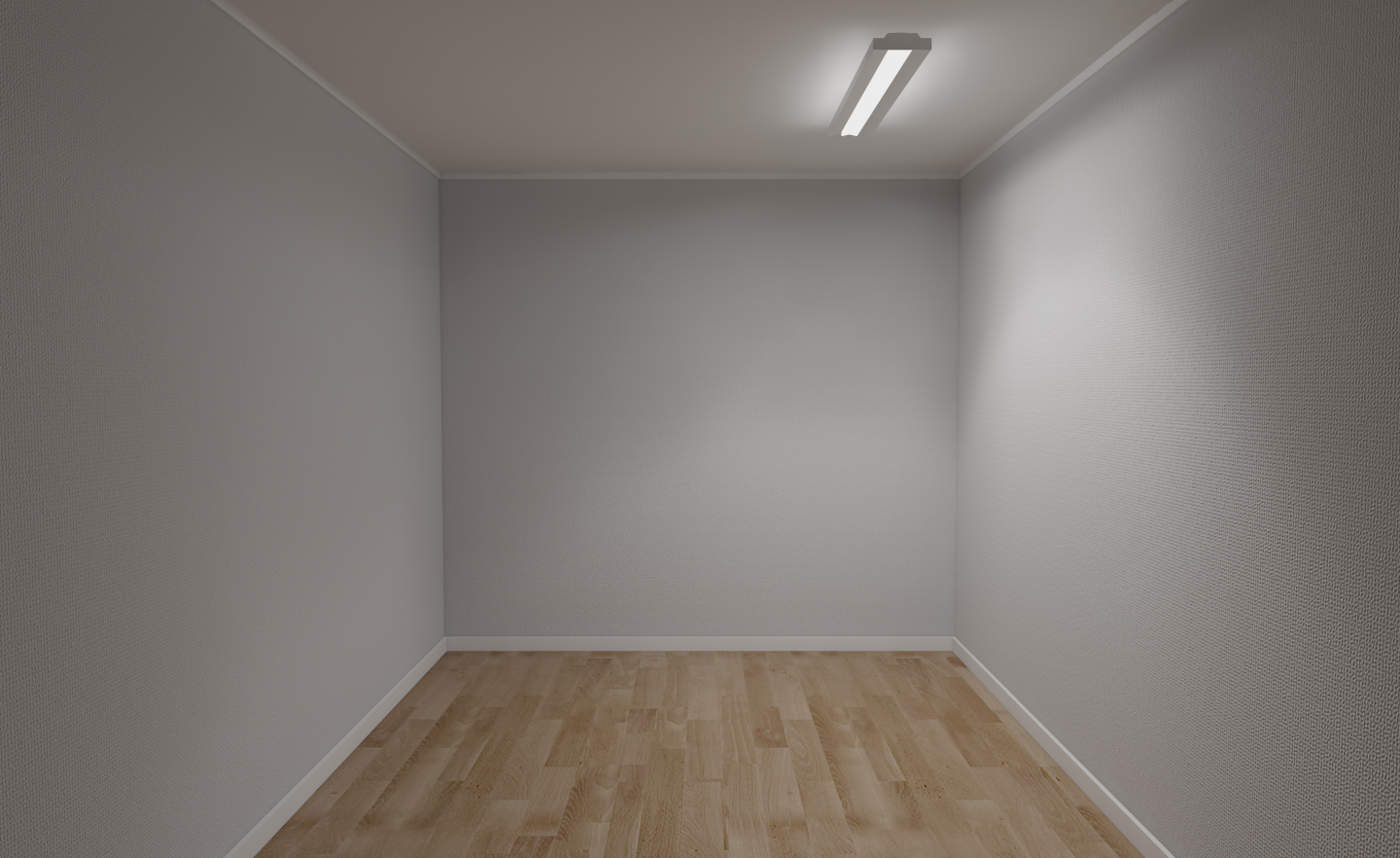

Direct 100 of direct/indirect 90/10.

Lichtregeling

Standaard met DALI/fasepulscontrole. Armaturen met DALI/fasepulscontrole zijn standaard uitgerust met CLO (Constant Light Output).

e-Sense Active – PIR-sensor met aanwezigheids- en daglichtregeling via DALI.
e-Sense BrightSwitch  – PIR-sensor met luxdrempel. Aanwezigheidsregeling aan/uit. Afwezigheidsdimmer hoog/laag is beschikbaar op aanvraag.
Organic Response – PIR-sensor met aanwezigheids- en daglichtregeling. Alle armaturen werken als master/slave met infraroodcommunicatie.
e-Sense Flex – Geïntegreerde sensoren met omgevingslichtsensor. Aan- en afwezigheidscontrole hoog/laag/uit. Draadloze communicatie via Bluetooth mesh, voorzien van microgolfsensor.

Accessoires

Installatie- en aanvullende onderdelen dienen separaat besteld te worden.

Designed by

Yellon.

Overige eigenschappen

CRI 90 alt CLO L100 100 000h op aanvraag. CLO (Constant Light Output) houdt in dat het armatuur gedurende de gehele aangegeven brandtijd dezelfde hoeveelheid licht geeft.

Media

Dwide Ceiling Direct – Installation

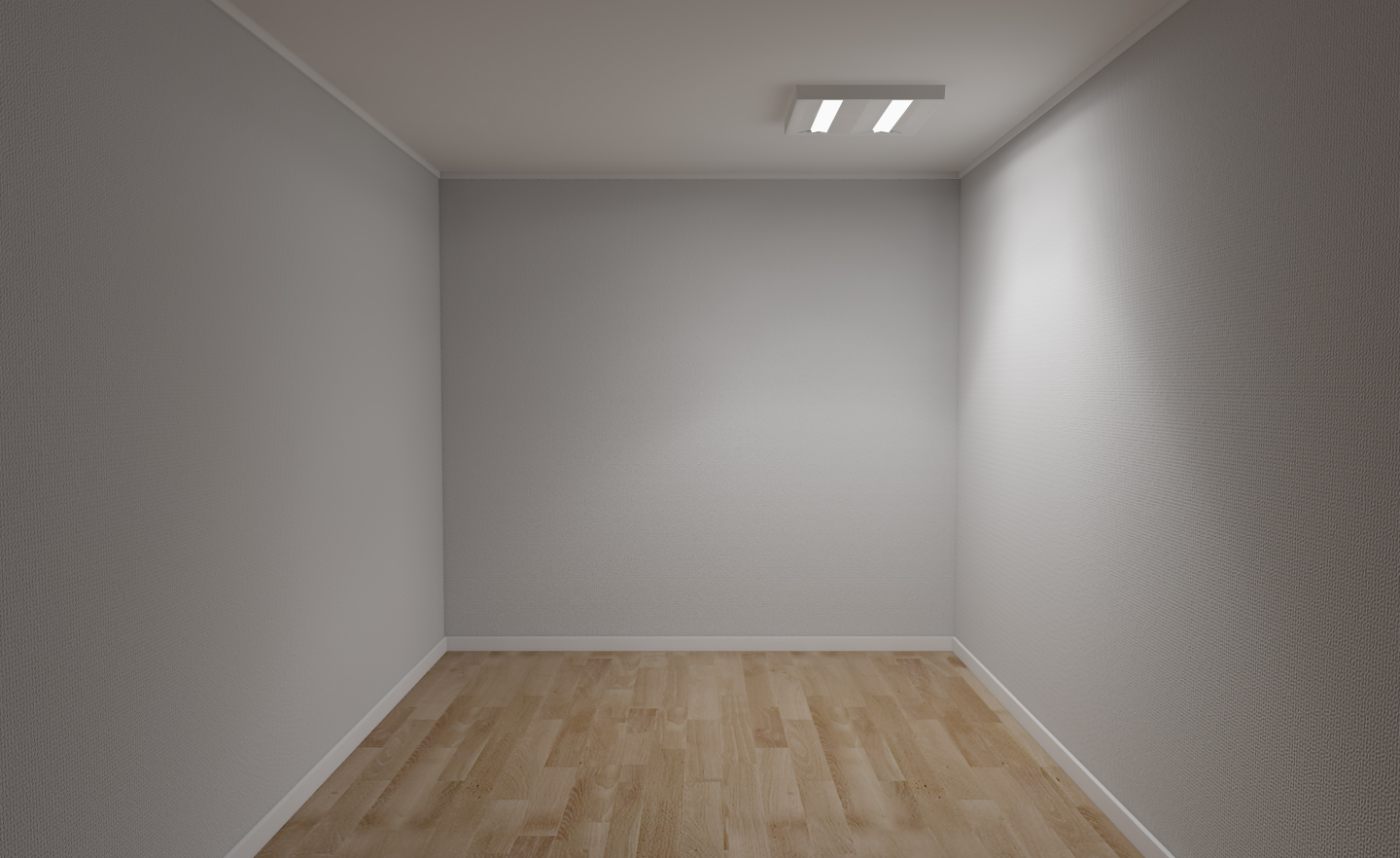

Dwide Ceiling Direct 600x600 – Installation

Dwide Pendant Direct – Installation

Organic Response – How it works

Dwide

Dwide is een complete productfamilie die voldoet aan alle mogelijke wensen rond verlichtingsprojecten. Ongeacht of het gaat om toepassingen voor kantoren, scholen of ziekenhuizen. Dwide biedt u zowel verzonken, aan het plafond...

Meer over deze familie Dwide

Documenten

Specificaties

Filter

Toont 42 van 42 artikelen

Bestelnr.Resultaat, WLichtstroom, lmCCT, KKleurModuulLengte, mmBreedte, mmHoogte, mmLichtdistributieLichtsturingCLO functie aan
Bestelnr.Resultaat, WLichtstroom, lmCCT, KKleurModuulLengte, mmBreedte, mmHoogte, mmLichtdistributieLichtsturingCLO functie aan
22255-402 33 4367 3000 Wit 600x600 609 609 59 Direct DALI/Fasepuls Ja
22256-402 22 3047 3000 Wit 600x600 609 609 59 Direct DALI/Fasepuls Ja
22257-402 32 4393 4000 Wit 600x600 609 609 59 Direct DALI/Fasepuls Ja
22258-402 21 2997 4000 Wit 600x600 609 609 59 Direct DALI/Fasepuls Ja

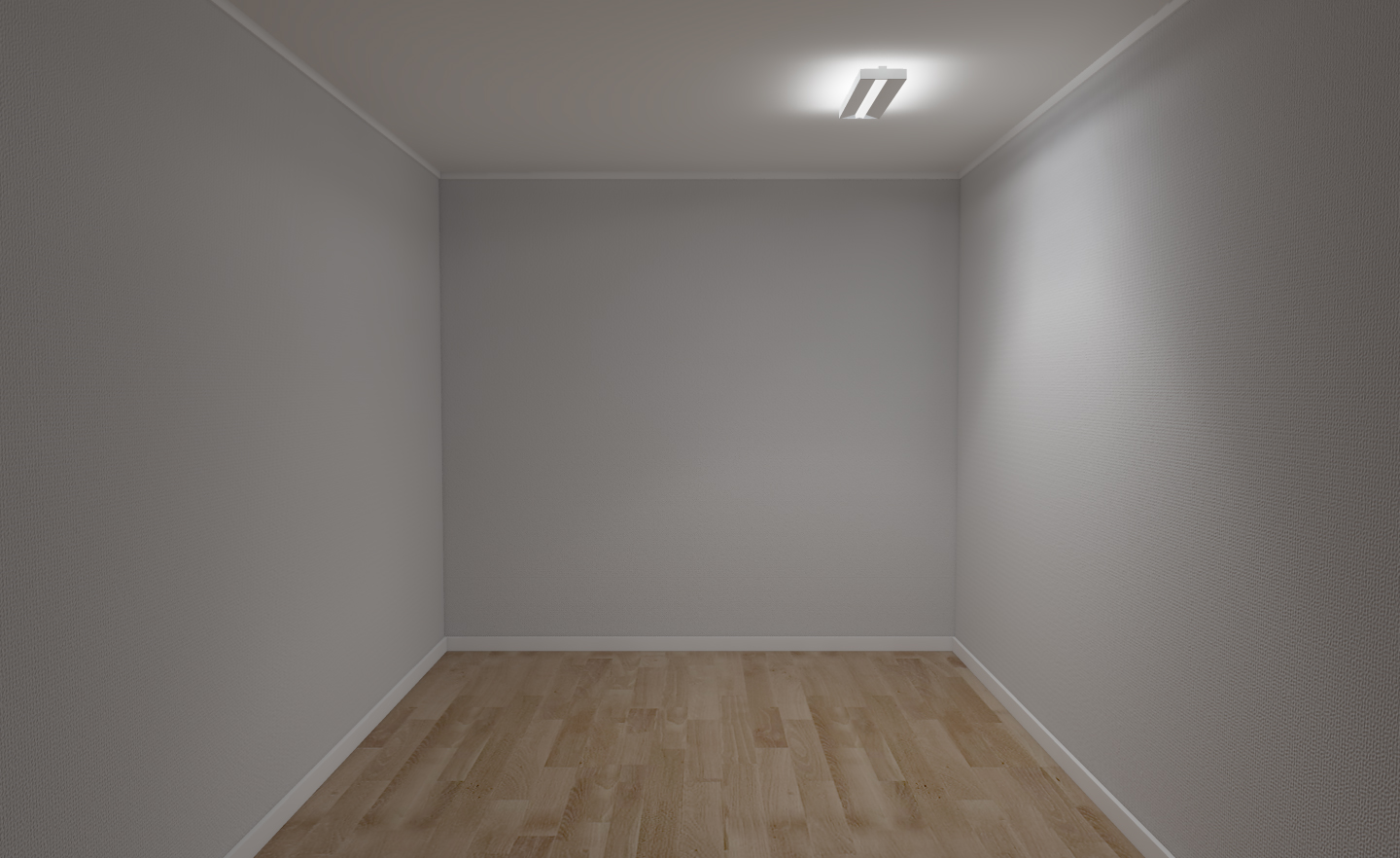

22326-402 15 1884 3000 Wit 180x600 588 177 56 Direct/indirect DALI/Fasepuls Ja
22326-515 15 1884 3000 Wit 180x600 656 177 63 Direct/indirect e-Sense BrightSWITCH aan/uit Ja
22326-569 16 1884 3000 Wit 180x600 656 177 56 Direct/indirect e-Sense Flex Ja
22327-402 15 2000 4000 Wit 180x600 588 177 56 Direct/indirect DALI/Fasepuls Ja
22327-515 15 2000 4000 Wit 180x600 656 177 63 Direct/indirect e-Sense BrightSWITCH aan/uit Ja
22327-569 16 2000 4000 Wit 180x600 656 177 56 Direct/indirect e-Sense Flex Ja
22330-402 23 2916 3000 Wit 200x1200 1246 200 41 Direct DALI/Fasepuls Ja
22330-515 23 2916 3000 Wit 200x1200 1276 200 41 Direct e-Sense BrightSWITCH aan/uit Ja
22330-533 24 2916 3000 Wit 200x1200 1276 200 41 Direct Ja
22330-537 23 2916 3000 Wit 200x1200 1276 200 41 Direct e-Sense Active Master Ja
22330-569 24 2916 3000 Wit 200x1200 1276 200 41 Direct e-Sense Flex Ja
22331-402 23 3000 4000 Wit 200x1200 1246 200 41 Direct DALI/Fasepuls Ja
22331-515 23 3000 4000 Wit 200x1200 1276 200 41 Direct e-Sense BrightSWITCH aan/uit Ja
22331-533 24 3000 4000 Wit 200x1200 1276 200 41 Direct Organic Response Ja
22331-537 23 3000 4000 Wit 200x1200 1276 200 41 Direct e-Sense Active Master Ja
22331-569 24 3000 4000 Wit 200x1200 1276 200 41 Direct e-Sense Flex Ja
22332-402 36 4374 3000 Wit 200x1200 1246 200 41 Direct DALI/Fasepuls Ja
22332-515 36 4374 3000 Wit 200x1200 1276 200 41 Direct e-Sense BrightSWITCH aan/uit Ja
22332-533 36 4374 3000 Wit 200x1200 1276 200 41 Direct Organic Response Ja
22332-537 36 4374 3000 Wit 200x1200 1276 200 41 Direct e-Sense Active Master Ja
22333-402 36 4500 4000 Wit 200x1200 1246 200 41 Direct DALI/Fasepuls Ja
22333-515 36 4500 4000 Wit 200x1200 1276 200 41 Direct e-Sense BrightSWITCH aan/uit Ja
22333-533 36 4500 4000 Wit 200x1200 1276 200 41 Direct Organic Response Ja
22333-537 36 4500 4000 Wit 200x1200 1276 200 41 Direct e-Sense Active Master Ja
22334-402 46 5832 3000 Wit 200x1200 1246 200 41 Direct DALI/Fasepuls Ja
22334-515 47 5832 3000 Wit 200x1200 1276 200 41 Direct e-Sense BrightSWITCH aan/uit Ja
22335-402 46 6000 4000 Wit 200x1200 1246 200 41 Direct DALI/Fasepuls Ja
22335-515 47 6000 4000 Wit 200x1200 1276 200 41 Direct e-Sense BrightSWITCH aan/uit Ja
22336-402 43 5443 3000 Wit 200x1500 1498 200 41 Direct DALI/Fasepuls Ja
22336-515 44 5443 3000 Wit 200x1500 1528 200 41 Direct e-Sense BrightSWITCH aan/uit Ja
22337-402 43 5600 4000 Wit 200x1500 1498 200 41 Direct DALI/Fasepuls Ja
22337-515 44 5600 4000 Wit 200x1500 1528 200 41 Direct e-Sense BrightSWITCH aan/uit Ja
22338-402 29 3208 3000 Wit 200x1200 1246 200 60 Direct/indirect DALI/Fasepuls Ja
22339-402 29 3300 4000 Wit 200x1200 1246 200 60 Direct/indirect DALI/Fasepuls Ja
22340-402 40 4374 3000 Wit 200x1200 1246 200 60 Direct/indirect DALI/Fasepuls Ja
22341-402 40 4500 4000 Wit 200x1200 1246 200 60 Direct/indirect DALI/Fasepuls Ja
22342-402 49 5540 3000 Wit 200x1500 1498 200 60 Direct/indirect DALI/Fasepuls Ja
22343-402 49 5700 4000 Wit 200x1500 1498 200 60 Direct/indirect DALI/Fasepuls Ja

Filter

NaamOmschrijvingBestelnr.
NaamOmschrijvingBestelnr.

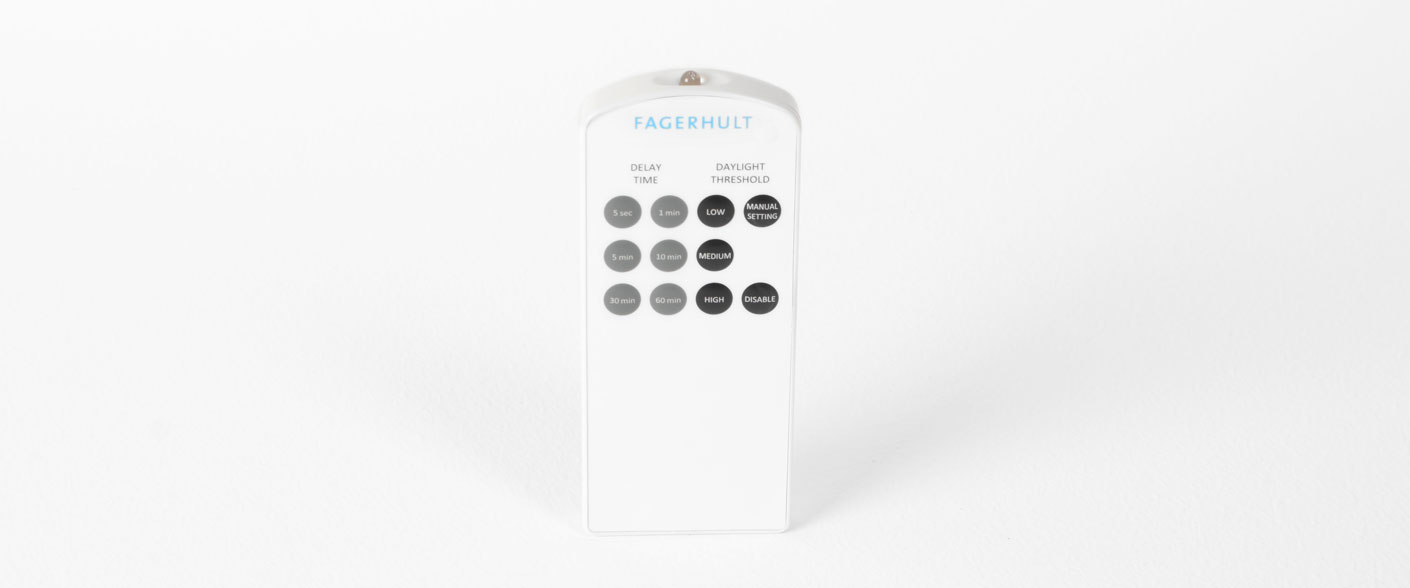

Afstandsbediening e-Sense BrightSwitch Afstandsbediening 86359
Afstandsbediening Afstandsbediening e-Sense Active 86415
Afstandsbediening programmering e-Sense Active Afstandsbediening programmering 86414
Draagrails incl. doorvoer en bevestigingsbeugels Draagrail, L=1200/1250 Profielbr: 15, Max.belast.: 120/30N/paar 90016
Draagrails incl. doorvoer en bevestigingsbeugels Draagrail, L=1200/1250, Profielbr.: 25, Max.belast.: 120/30N/paar 94068
Draagrails incl. doorvoer en bevestigingsbeugels Draagrail, L=600/625 Profielbr.: 25, Max.belast.: 75N/paar 94067
Draagrails incl. doorvoer en bevestigingsbeugels Draagrail, L=600/650, Profielbr.: 15, Max.belast.: 75N/paar 90015
Organic Response EnOcean draadloos drukknop paneel EnOcean 2 drukknop functiepaneel, geëtiketteerd, wit 86436
Organic Response EnOcean draadloos drukknop paneel EnOcean 2 drukknop functiepaneel, wit 86416
Organic Response EnOcean draadloos drukknop paneel EnOcean 4 drukknop functiepaneel, geëtiketteerd, wit 86437
Organic Response EnOcean draadloos drukknop paneel EnOcean 4 drukknop functiepaneel, wit 86417
External Organic Response sensor incl. DALI PSU Extern sensor incl. DALI PSU, opbouw, 3.2 m cable 86411
External Organic Response sensor incl. DALI PSU Extern sensor incl. DALI PSU, recessed, 1 m cable 86407
External Organic Response sensor incl. DALI PSU Extern sensor incl. DALI PSU, recessed, 3.2 m cable 86410
External Organic Response sensor incl. DALI PSU Extern sensor incl. DALI PSU, surface mounted, 1 m cable 86408
External Organic Response sensor incl. DALI PSU Extern sensor incl. DALI PSU, suspended pipe conduit installation, 3.2 m cable. Pipe not included. 86412
External Organic Response sensor incl. DALI PSU External sensor incl. DALI PSU, suspended pipe conduit installation, 1 m cable. pipe not included. 86409
Organic Response IoT Gateway Gateway voor verbinding met de Organic Response Portal. Inclusief lichtnetadapter en muurbeugel. Controleert een maximum van 150 sensoren. 86296
Organic Response I/O box I/O unit met potentiaalvrij 16A relais voor het regelen van externe units. 86413
Organic Response I/O box I/O unit met potentiaalvrij 8A relais voor het regelen van externe units. 86433

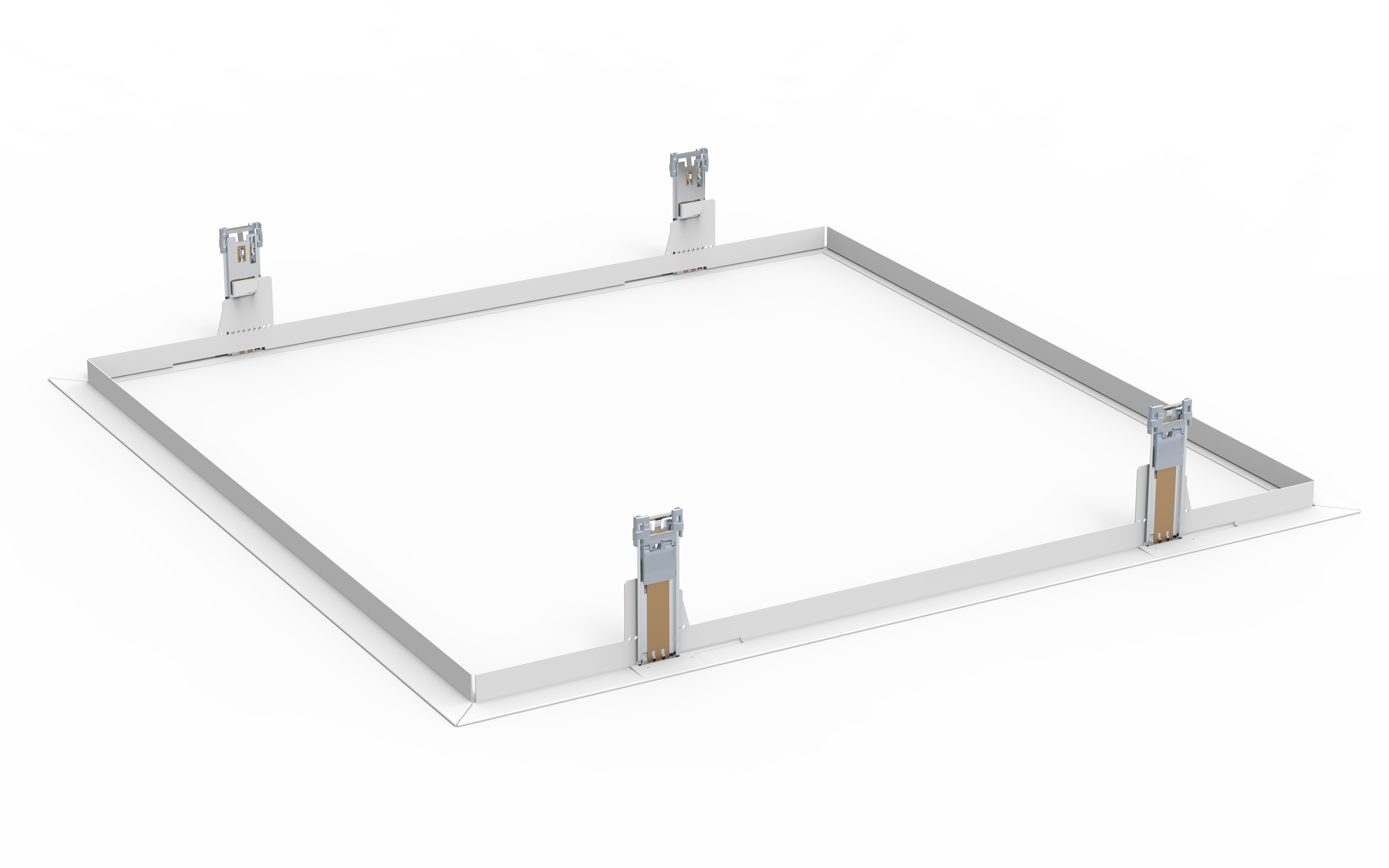

Inbouwframe vast plafond Inbouwframe voor VTB frame 600x600 in vast dak (plafond dikte 5 – 50 mm) Max. gewicht 4,5kg 41051
IR-dongle voor Organic Response IR dongel voor armaturen met Organic Response. 86279
Kniptang voor uitsparing in plafondkap Kniptang/stuk 94248

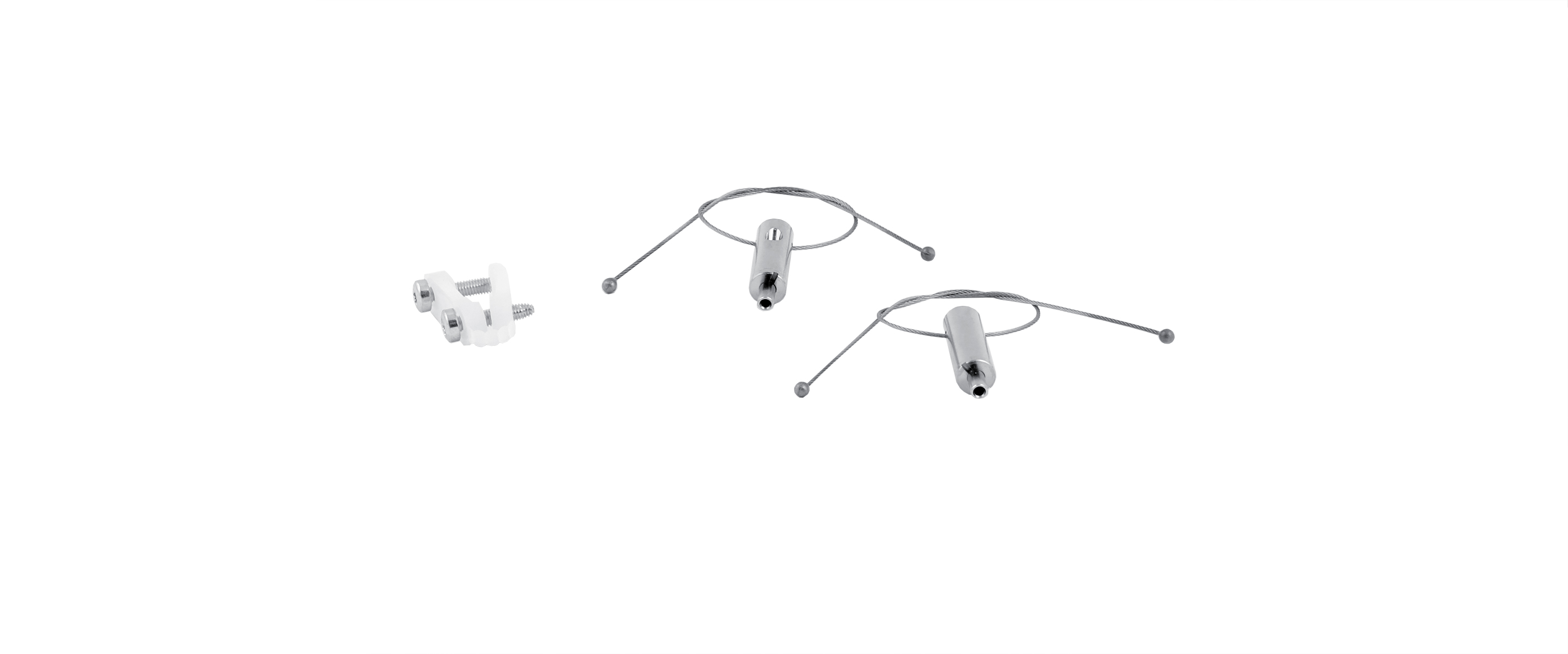

Staaldraadophanging voor lijnmontage, 3x0,75 mm². L: 1,4m Kwadratische grote plafondkap voor draagprofiel 25 mm, transparante aansluitkabel/st. 96379
Staaldraadophanging voor lijnmontage, 5x0,75 mm². L: 1,4m Kwadratische grote plafondkap voor draagprofiel 25 mm, transparante aansluitkabel/st. 96381
Staaldraadophanging voor lijnmontage, 3x0,75 mm². L: 1,4m Kwadratische grote plafondkap voor draagprofiel 25 mm, witte aansluitkabel/st. 96376
Staaldraadophanging voor lijnmontage, 5x0,75 mm². L: 1,4m Kwadratische grote plafondkap voor draagprofiel 25 mm, witte aansluitkabel/st. 96377
Staaldraadophanging voor lijnmontage L: 1,4m Kwadratische grote plafondkap voor draagprofiel 25 mm/st. 96373
Staaldraadophanging voor lijnmontage, 3x0,75 mm². L: 1,4m Kwadratische grote plafondkap, transparante aansluitkabel/st. 96378
Staaldraadophanging voor lijnmontage, 5x0,75 mm². L: 1,4m Kwadratische grote plafondkap, transparante aansluitkabel/st. 96380
Staaldraadophanging voor lijnmontage, 3x0,75 mm². L: 1,4m Kwadratische grote plafondkap, witte aansluitkabel/st. 96374
Staaldraadophanging voor lijnmontage, 5x0,75 mm². L: 1,4m Kwadratische grote plafondkap, witte aansluitkabel/st. 96375
Staaldraadophanging voor lijnmontage L: 1,4m Kwadratische grote plafondkap/st. 96371
Staaldraadophanging voor lijnmontage L: 1,4m Kwadratische kleine plafondkap voor draagprofiel 25 mm/st. 96372
Staaldraadophanging voor lijnmontage L: 1,4m Kwadratische kleine plafondkap/st. 96370
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Kwadratische plafondkappen – groot, transparante aansluitkabel (96371+96378) 95359
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Kwadratische plafondkappen – groot, transparante aansluitkabel (96371+96380) 95375
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Kwadratische plafondkappen – groot, voor draagprofiel 25 mm, transparante aansluitkabel (96373+96379) 95361
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Kwadratische plafondkappen – groot, voor draagprofiel 25 mm, transparante aansluitkabel (96373+96381) 95377
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Kwadratische plafondkappen – groot, voor draagprofiel 25 mm, witte aansluitkabel (96373+96376) 95360
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Kwadratische plafondkappen – groot, voor draagprofiel 25 mm, witte aansluitkabel (96373+96377) 95376
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Kwadratische plafondkappen – groot, witte aansluitkabel (96371+96374) 95358
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Kwadratische plafondkappen – groot, witte aansluitkabel (96371+96375) 95374
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Kwadratische plafondkappen – klein + groot, transparante aansluitkabel (96370+96378) 95363
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Kwadratische plafondkappen – klein + groot, transparante aansluitkabel (96370+96380) 95379
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Kwadratische plafondkappen – klein + groot, voor draagprofiel 25 mm, transparante aansluitkabel (96372+96379) 95365
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Kwadratische plafondkappen – klein + groot, voor draagprofiel 25 mm, transparante aansluitkabel (96372+96381) 95381
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Kwadratische plafondkappen – klein + groot, voor draagprofiel 25 mm, witte aansluitkabel (96372+96376) 95364
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Kwadratische plafondkappen – klein + groot, voor draagprofiel 25 mm, witte aansluitkabel (96372+96377) 95380
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Kwadratische plafondkappen – klein + groot, witte aansluitkabel (96370+96374) 95362
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Kwadratische plafondkappen – klein + groot, witte aansluitkabel (96370+96375) 95378
Staaldraadophanging voor lijnmontage, 3x0,75 mm². L: 1,4m Ronde grote plafondkap voor draagprofiel 25 mm, transparante aansluitkabel/st. 96391
Staaldraadophanging voor lijnmontage, 5x0,75 mm². L: 1,4m Ronde grote plafondkap voor draagprofiel 25 mm, transparante aansluitkabel/st. 96393
Staaldraadophanging voor lijnmontage, 3x0,75 mm². L: 1,4m Ronde grote plafondkap voor draagprofiel 25 mm, witte aansluitkabel/st. 96388
Staaldraadophanging voor lijnmontage, 5x0,75 mm². L: 1,4m Ronde grote plafondkap voor draagprofiel 25 mm, witte aansluitkabel/st. 96389
Staaldraadophanging voor lijnmontage L: 1,4m Ronde grote plafondkap voor draagprofiel 25 mm/st. 96385
Staaldraadophanging voor lijnmontage, 3x0,75 mm². L: 1,4m Ronde grote plafondkap, transparante aansluitkabel/st. 96390
Staaldraadophanging voor lijnmontage, 5x0,75 mm². L: 1,4m Ronde grote plafondkap, transparante aansluitkabel/st. 96392
Staaldraadophanging voor lijnmontage, 3x0,75 mm². L: 1,4m Ronde grote plafondkap, witte aansluitkabel/st. 96386
Staaldraadophanging voor lijnmontage, 5x0,75 mm². L: 1,4m Ronde grote plafondkap, witte aansluitkabel/st. 96387
Staaldraadophanging voor lijnmontage L: 1,4m Ronde grote plafondkap/st. 96383
Staaldraadophanging voor lijnmontage L: 1,4m Ronde kleine plafondkap voor draagprofiel 25 mm/st. 96384
Ceiling Cup Round small wire Staaldraadophanging voor lijnmontage L: 1,4m Ronde kleine plafondkap/st. 96382
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Ronde plafondkappen – groot, transparante aansluitkabel (96383+96390) 95351
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Ronde plafondkappen – groot, transparante aansluitkabel (96383+96392) 95367
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Ronde plafondkappen – groot, voor draagprofiel 25 mm, transparante aansluitkabel (96385+96391) 95353
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Ronde plafondkappen – groot, voor draagprofiel 25 mm, transparante aansluitkabel (96385+96393) 95373
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Ronde plafondkappen – groot, voor draagprofiel 25 mm, witte aansluitkabel (96385+96388) 95352
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Ronde plafondkappen – groot, voor draagprofiel 25 mm, witte aansluitkabel (96385+96389) 95368
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Ronde plafondkappen – groot, witte aansluitkabel (96383+96386) 95350
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Ronde plafondkappen – groot, witte aansluitkabel (96383+96387) 95366
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Ronde plafondkappen – klein + groot, transparante aansluitkabel (96382+96390) 95355
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Ronde plafondkappen – klein + groot, transparante aansluitkabel (96382+96392) 95371
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Ronde plafondkappen – klein + groot, voor draagprofiel 25 mm, transparante aansluitkabel (96384+96391) 95357
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Ronde plafondkappen – klein + groot, voor draagprofiel 25 mm, transparante aansluitkabel (96384+96393) 95369
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Ronde plafondkappen – klein + groot, voor draagprofiel 25 mm, witte aansluitkabel (96384+96388) 95356
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Ronde plafondkappen – klein + groot, voor draagprofiel 25 mm, witte aansluitkabel (96384+96389) 95372
Staaldraadophanging voor singelmontage, 3x0,75 mm² L: 1,4m Ronde plafondkappen – klein + groot, witte aansluitkabel (96382+96386) 95354
Staaldraadophanging voor singelmontage, 5x0,75 mm². L: 1,4m Ronde plafondkappen – klein + groot, witte aansluitkabel (96382+96387) 95370
Discrete plafondbeugel met staaldraadophanging en kabeldoorvoer. Staaldraadophanging L=1,5 m 91696
Staaldraalophanging voor draagrail : 1,5m Staaldraadophanging voor draagrail 90015, 90016, 90017, 94052, 94067, 94068. 91426
Wire Suspension Dwide Wire suspension with strain relief & friction lock/pair 91008
