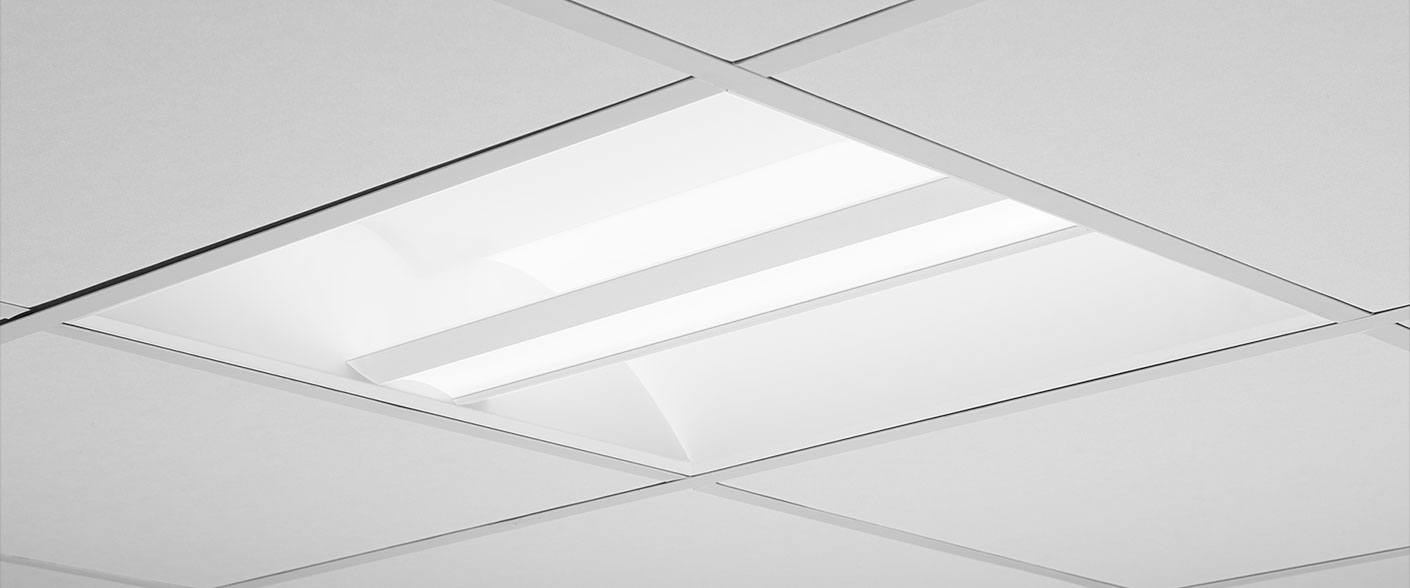

Indigo Combo Beta Opti

Se artikler

Et indbygget armatur til alle typer forsænket loft. Beta Opti-afskærmning på det direkte lys giver høj effektivitet og optimal lyskomfort.

Installation

Indbygning i loft. Uventileret eller ventileret bygningsdel. To forskellige modeller:
VTB – til lofter med synlig bæreprofil (15 eller 24 mm).
HB – til lofter med skjult bæreprofil og symmetriske loftsplader (tykkelse 20-22 mm). Fire fastgørelsesbeslag medfølger. Til fast loft (gips m.m.) bestilles fastgørelsesbeslag til HB-armaturhus separat.

Tilslutning

Tilslutning til separat driver. Klemrække 3 x 1,5 mm2 (x2), sløjfning mulig. 5 x 1,5 mm2 (x2) ved lysstyring. Kan også leveres med stik i driveren, hvor der er mulighed for T-splitter eller h-blok. Armaturhus og driver sammenkobles med quick connector.

Udførelse

Armaturhus i hvidlakeret (RAL 9016) stålplade.

Afskærmning

Beta Opti – dobbeltparabolske side- og tværreflektorer i halvblankt metalliseret aluminium med rigtig gode refleksionsegenskaber (> 92 %), sammenbygget til én enhed. Der er en diffusorfilm i akryl (PMMA) integreret i enheden for at skabe optimale lystekniske egenskaber.

Lysregulering

Organic Response – PIR-sensor med bevægelses- og dagslysstyring. Alle armaturer agerer master/slave med IR-kommunikation.

Øvrigt

IP 40 under loft, IP 20 over loft. Armaturhus i klasse III. Den medfølgende driver i klasse II skal jordes.

Billeder

Multiple shadows

Organic Response – How it works

Indigo LED

Indigo-serien kombinerer energieffektivitet og god lyskomfort. Det rene og enkle design taler sit tydelige sprog, og kombinationen af direkte og indirekte lys skaber behagelige og blændfrie arbejdsmiljøer med en stor mængde...

Se mere om familien Indigo LED

Øvrige produkter

Dokumenter

Monteringsvejledning

Manual Organic Response

Rengøringsvejledning

DWG

Revit

FBX

3Ds

Max

Specifikationer

Filter artikler

Viser 94 af 94 artikler

Best.nr.WlmCCT, KCRIModulInstallationLysstyringTilslutningCLO, Constant light output
Best.nr.WlmCCT, KCRIModulInstallationLysstyringTilslutningCLO, Constant light output
24168 23 2681 3000 80 600x600 VTB
24168-111 23 2681 3000 80 600x600 VTB Wieland GST18i3 3-pol han
24168-3 23 2681 3000 80 600x600 VTB Tilslutningskabel med stik, L=2,5 m
24168-340 23 2681 3000 80 600x600 VTB Wago Winsta 3-pol han
24168-402 20 2414 3000 80 600x600 VTB DALI/Fasestyring Ja
24168-519 23 2681 3000 80 600x600 VTB Ensto 3-pol han
24169 23 2758 4000 80 600x600 VTB
24169-111 23 2758 4000 80 600x600 VTB Wieland GST18i3 3-pol han
24169-3 23 2758 4000 80 600x600 VTB Tilslutningskabel med stik, L=2,5 m
24169-340 23 2758 4000 80 600x600 VTB Wago Winsta 3-pol han
24169-402 20 2484 4000 80 600x600 VTB DALI/Fasestyring Ja
24169-519 23 2758 4000 80 600x600 VTB Ensto 3-pol han
24172 23 2681 3000 80 600x600 HB
24172-111 23 2681 3000 80 600x600 HB Wieland GST18i3 3-pol han
24172-3 23 2681 3000 80 600x600 HB Tilslutningskabel med stik, L=2,5 m
24172-340 23 2681 3000 80 600x600 HB Wago Winsta 3-pol han
24172-402 20 2414 3000 80 600x600 HB DALI/Fasestyring Ja
24172-519 23 2681 3000 80 600x600 HB Ensto 3-pol han
24173 23 2758 4000 80 600x600 HB
24173-111 23 2758 4000 80 600x600 HB Wieland GST18i3 3-pol han
24173-3 23 2758 4000 80 600x600 HB Tilslutningskabel med stik, L=2,5 m
24173-340 23 2758 4000 80 600x600 HB Wago Winsta 3-pol han
24173-402 20 2484 4000 80 600x600 HB DALI/Fasestyring Ja
24173-519 23 2758 4000 80 600x600 HB Ensto 3-pol han
24176 20 2628 3000 80 300x1200 VTB
24176-111 20 2628 3000 80 300x1200 VTB Wieland GST18i3 3-pol han
24176-3 20 2628 3000 80 300x1200 VTB Tilslutningskabel med stik, L=2,5 m
24176-340 20 2628 3000 80 300x1200 VTB Wago Winsta 3-pol han
24176-402 18 2373 3000 80 300x1200 VTB DALI/Fasestyring Ja
24176-519 20 2628 3000 80 300x1200 VTB Ensto 3-pol han
24177 20 2704 4000 80 300x1200 VTB
24177-111 20 2704 4000 80 300x1200 VTB Wieland GST18i3 3-pol han
24177-3 20 2704 4000 80 300x1200 VTB Tilslutningskabel med stik, L=2,5 m
24177-340 20 2704 4000 80 300x1200 VTB Wago Winsta 3-pol han
24177-402 18 2441 4000 80 300x1200 VTB DALI/Fasestyring Ja
24177-519 20 2704 4000 80 300x1200 VTB Ensto 3-pol han
24188 39 4628 3000 80 600x600 VTB
24188-111 39 4628 3000 80 600x600 VTB Wieland GST18i3 3-pol han
24188-3 39 4628 3000 80 600x600 VTB Tilslutningskabel med stik, L=2,5 m
24188-340 39 4628 3000 80 600x600 VTB Wago Winsta 3-pol han
24188-402 36 4369 3000 80 600x600 VTB DALI/Fasestyring Ja
24188-519 39 4628 3000 80 600x600 VTB Ensto 3-pol han
24188-520 36 4369 3000 80 600x600 VTB DALI/Fasestyring Ensto 5-pol han Ja
24188-528 36 4369 3000 80 600x600 VTB DALI/Fasestyring Wieland GST18i5 5-pol han Ja
24188-529 36 4369 3000 80 600x600 VTB DALI/Fasestyring Wago Winsta 5-pol han Ja
24188-533 37 4369 3000 80 600x600 VTB Organic Response Ja
24189 39 4761 4000 80 600x600 VTB
24189-111 39 4761 4000 80 600x600 VTB Wieland GST18i3 3-pol han
24189-3 39 4761 4000 80 600x600 VTB Tilslutningskabel med stik, L=2,5 m
24189-340 39 4761 4000 80 600x600 VTB Wago Winsta 3-pol han
24189-402 36 4495 4000 80 600x600 VTB DALI/Fasestyring Ja
24189-519 39 4761 4000 80 600x600 VTB Ensto 3-pol han
24189-520 36 4495 4000 80 600x600 VTB DALI/Fasestyring Ensto 5-pol han Ja
24189-528 36 4495 4000 80 600x600 VTB DALI/Fasestyring Wieland GST18i5 5-pol han Ja
24189-529 36 4495 4000 80 600x600 VTB DALI/Fasestyring Wago Winsta 5-pol han Ja
24189-533 37 4495 4000 80 600x600 VTB Organic Response Ja
24192 39 4628 3000 80 600x600 HB
24192-111 39 4628 3000 80 600x600 HB Wieland GST18i3 3-pol han
24192-3 39 4628 3000 80 600x600 HB Tilslutningskabel med stik, L=2,5 m
24192-340 39 4628 3000 80 600x600 HB Wago Winsta 3-pol han
24192-402 36 4369 3000 80 600x600 HB DALI/Fasestyring Ja
24192-519 39 4628 3000 80 600x600 HB Ensto 3-pol han
24192-520 36 4369 3000 80 600x600 HB DALI/Fasestyring Ensto 5-pol han Ja
24192-528 36 4369 3000 80 600x600 HB DALI/Fasestyring Wieland GST18i5 5-pol han Ja
24192-529 36 4369 3000 80 600x600 HB DALI/Fasestyring Wago Winsta 5-pol han Ja
24193 39 4761 4000 80 600x600 HB
24193-111 39 4761 4000 80 600x600 HB Wieland GST18i3 3-pol han
24193-3 39 4761 4000 80 600x600 HB Tilslutningskabel med stik, L=2,5 m
24193-340 39 4761 4000 80 600x600 HB Wago Winsta 3-pol han
24193-402 36 4495 4000 80 600x600 HB DALI/Fasestyring Ja
24193-519 39 4761 4000 80 600x600 HB Ensto 3-pol han
24193-520 36 4495 4000 80 600x600 HB DALI/Fasestyring Ensto 5-pol han Ja
24193-528 36 4495 4000 80 600x600 HB DALI/Fasestyring Wieland GST18i5 5-pol han Ja
24193-529 36 4495 4000 80 600x600 HB DALI/Fasestyring Wago Winsta 5-pol han Ja
24196 35 4380 3000 80 300x1200 VTB
24196-111 35 4380 3000 80 300x1200 VTB Wieland GST18i3 3-pol han
24196-3 35 4380 3000 80 300x1200 VTB Tilslutningskabel med stik, L=2,5 m
24196-340 35 4380 3000 80 300x1200 VTB Wago Winsta 3-pol han
24196-402 31 3975 3000 80 300x1200 VTB DALI/Fasestyring Ja
24196-519 35 4380 3000 80 300x1200 VTB Ensto 3-pol han
24196-520 31 3975 3000 80 300x1200 VTB DALI/Fasestyring Ensto 5-pol han Ja
24196-528 31 3975 3000 80 300x1200 VTB DALI/Fasestyring Wieland GST18i5 5-pol han Ja
24196-529 31 3975 3000 80 300x1200 VTB DALI/Fasestyring Wago Winsta 5-pol han Ja
24196-533 32 3975 3000 80 300x1200 VTB Organic Response Ja
24197 35 4506 4000 80 300x1200 VTB
24197-111 35 4506 4000 80 300x1200 VTB Wieland GST18i3 3-pol han
24197-3 35 4506 4000 80 300x1200 VTB Tilslutningskabel med stik, L=2,5 m
24197-340 35 4506 4000 80 300x1200 VTB Wago Winsta 3-pol han
24197-402 31 4089 4000 80 300x1200 VTB DALI/Fasestyring Ja
24197-519 35 4506 4000 80 300x1200 VTB Ensto 3-pol han
24197-520 31 4089 4000 80 300x1200 VTB DALI/Fasestyring Ensto 5-pol han Ja
24197-528 31 4089 4000 80 300x1200 VTB DALI/Fasestyring Wieland GST18i5 5-pol han Ja
24197-529 31 4089 4000 80 300x1200 VTB DALI/Fasestyring Wago Winsta 5-pol han Ja
24197-533 32 4089 4000 80 300x1200 VTB Organic Response Ja

Filter Tilbehør

NavnBeskrivelseBest.nr.
NavnBeskrivelseBest.nr.
Organic Response EnOcean trådløs trykknap panel EnOcean 2 funktions trykknap panel, hvid 86416
Organic Response EnOcean trådløs trykknap panel EnOcean 2 funktions trykknap panel, mærket, hvid 86436
Organic Response EnOcean trådløs trykknap panel EnOcean 4 funktions trykknap panel, hvid 86417
Organic Response EnOcean trådløs trykknap panel EnOcean 4 funktions trykknap panel, mærket, hvid 86437
Ensto T-kobling Ensto T-kobling 3-polet, hvid 92783
Ensto T-kobling Ensto T-kobling 5-polet, grå 92784
External Organic Response sensor incl. DALI PSU Extern sensor inkl. DALI PSU, indbygget, 1 m kabel 86407
External Organic Response sensor incl. DALI PSU Extern sensor inkl. DALI PSU, indbygget, 3.2 m kabel 86410
External Organic Response sensor incl. DALI PSU Extern sensor inkl. DALI PSU, overflademonterede, 3.2 m kabel 86411
External Organic Response sensor incl. DALI PSU Extern sensor inkl. DALI PSU, påbygget, 1 m kabel 86408
External Organic Response sensor incl. DALI PSU Extern sensor inkl. DALI PSU, rørmontering 1 m kabel. Exkl. rør. 86409
External Organic Response sensor incl. DALI PSU Extern sensor inkl. DALI PSU, rørmontering 3.2 m kabel. Exkl. rør. 86412
Fence Fence 600x600 champagne. Kun til skjult bæreprofil T24. 41254
Fence Fence 600x600 hvid. Kun til skjult bæreprofil T24. 41252
Fence Fence 600x600 sort. Kun til skjult bæreprofil T24. 41253
Organic Response IoT Gateway Gateway for opkobling mod Organic Response Portal. Inkl. strømadapter og vægbeslag. Kontrollerer max. 150 sensorer. 86296
Organic Response I/O box I/O-boks med potentialfrit 16A relæ for styring af eksterne enheder. 86413
Organic Response I/O box I/O-boks med potentialfrit 8A relæ for styring af eksterne enheder. 86433
IR-dongle til Organic Response IR dongle – i forbindelse med armaturer udstyret med Organic Response. 86279
no-image placeholder Ensto tilslutningsledning Længde 2,0 m med hun- og hankontakt, 3x1,5 mm². Halogenfri. 92787
no-image placeholder Ensto tilslutningsledning Længde 2,0 m med hun- og hankontakt. 5x1,5 mm². Halogenfri. 92788
WAGO samleledning, 3-polet Længde 3,0 m med hun- og hankontakt, 3x1,5 mm². Halogenfri. 91244
no-image placeholder Ensto samleledning, 3-polet Længde 3,0 m med hun- og hankontakt, 3x1,5 mm². Halogenfri. 92785
WAGO samleledning, 5-polet Længde 3,0 m med hun- og hankontakt. 5x1,5 mm². Halogenfri. 91243
no-image placeholder Ensto samleledning, 5-polet Længde 3,0 m med hun- og hankontakt. 5x1,5 mm². Halogenfri. 92786
Wieland samleledning 3-polet Længde 3,0 m med hun- og hankontakt. Halogenfri. 92793
Wieland samleledning 5-polet Længde 3,0 m med hun- og hankontakt. Halogenfri. 92799
Monteringsramme fast loft Monteringsramme til VTB-ramme 600x600 i fast loft (lofttykkelse 5 – 50 mm) Maks. vægt 4,5kg 41051
Ophængningsbeslag Ophængningsbeslag til faste lofter/4 stk. Passer til Indigo LED HB krop. 91272
Sky frame Sky frame for tagvindueseffekt 600x600, hvid. Kun til skjult bæreprofil T24. 41245
WAGO T-kobling WAGO T-kobling, 3-polet, hvid 91067
WAGO T-kobling WAGO T-kobling, 5-polet, blå 88228
Wieland T-kobling Wieland 3-polet T-kobling 91025
Wieland T-kobling Wieland 5-polet T-kobling 91026
